چاپ سه بعدی ذوب الکترونی فلز چیست

فناوری پرینت سه بعدی فلزی EBM : Electron Beam Melting

Electron Beam Melting که به معنی ذوب با پرتو الکترونی است و با نام اختصاری EBM نیز شناخته می شود، یک فرآیند پرینت سه بعدی برای تولید قطعات فلزی است. استفاده از EBM ساخت قطعاتی را امکان پذیر ساخته که پیش از این غیر ممکن به نظر می رسید. این مقاله به توضیح روش کار Electron Beam Melting و پرینترهایی که از EBM استفاده می کنند و کاربردهای آن در زمینه های مختلف می پردازد.

از تکنیک EBM مخصوصا برای ساخت قطعات سایز متوسط یا کوچک، در یک سری محدود یا تنها یک عدد استفاده می شود. به همین دلیل است که کاربران اصلی آن صنایع زیست پزشکی (مثلا ساخت پروتز)، صنایع هوا-فضا، پتروشیمی و صنایع خودروسازی هستند.

شرکت سوئدی Arcam (مالک پتنت ثبت تجاری EBM) از مجموعه شرکتهای GE Additive (وابسته به کمپانی آمریکایی جنرال الکتریک) برای مدتها برند برتر پرینترهای سه بعدی EBM جهان بود ولی حالا چند رقیب قدرتمند در این حوزه وارد شده‌اند (خوشبختانه پلتفرم اوپن سورس این فناوری نیز در حال توسعه است) که در این مطلب درباره همه آنها صحبت خواهیم داد.

Electron Beam Melting چگونه کار می کند؟

روش کار Electron Beam Melting شبیه به SLS: Selective Laser Sintering (متریال پودر پلیمر) و SLM: Selective Laser Melting (متریال پودر فلز) است زیرا در هر دو آنها پرینت به وسیله پودری انجام میشود که در بستر چاپ قرار دارد. این پودر به وسیله گرما و ذوب شدن به شکل لایه های نازک دپوزیت می شود تا به این ترتیب لایه به لایه مدل را بسازد.

البته در فناوری EBM از یک پرتو با انرژی بالا که شامل الکترونهاست (بجای فوتون در روش لیزری) استفاده می شود تا فلز را سفت و جامد کند. این لایه های سفت شده روی هم قرار میگیرند تا ساخت قطعه کامل شود.

فرآیند پس از چاپ EBM:

زمانی که پرینت به پایان می رسد، باید قطعه پرینت شده را از بستر فلزی جدا کرد. این کار باید با ظرافت انجام شود. سپس، تمام پودرهای اضافی باید توسط یک پودر یا یک برس برداشته شوند. اگر از ساپورت استفاده شده باشد آنها نیز باید جدا شوند. این کار با جداسازی ساپورت در FDM یا SLA فرق می کند زیرا در این مورد ساپورت ها فلزی و محکم هستند و نمی توان آنها را با دست جدا کرد. در واقع آنها باید شکسته شوند. در برخی موارد، پرداخت حرارتی پس از تولید برای رها سازی فشار حاصل از پرینت لازم است.

نکته: زمانی که برای ساخت به روش EBM برنامه ریزی میکنید، باید تلورنس، سطح نهایی و برآمدگی ها را در نظر داشته باشید. پس از پایان تولید، اغلب قطعات به پرداخت حرارتی نیاز دارند و ساپورت ها نیز باید جدا شوند. پرداخت نهایی روی قطعات تولید شده با EBM را می توان همانند قطعات جوشکاری انجام داد.

پرتو الکترون EBM چیست؟

اصلیترین تفاوت بین این فرآیند و فرآیند لیزری، منبع انرژی آنها است. در فرآیند Electron Beam Melting از پرتو الکترون به جای پرتو لیزر استفاده می شود. وقتی که فیلامنت فلز تنگستن در شرایط خلاء حرارت داده می شود، الکترون هایی آزاد می شوند که در واقع ذرات اولیه الکتریکی هستند. این ذرات توسط آهنربای الکتریکی شتاب گرفته و جهت داده می شوند و با سرعت بالا به سطح پودر برخورد می کنند. این کار اثر حرارتی بر روی ذرات پودر ایجاد می کند.

برای این که از عملکرد درست پرتو الکترون اطمینان حاصل شود، تمام این مراحل در شرایط خلاء انجام می شود. مزیت دیگر این کار در این است که از اکسید شدن پودر فلز در طول زمان حرارت جلوگیری می شود.

پس از پایان پرینت، اکثر پودرهای اضافی را می توان فورا دوباره استفاده کرد. این قضیه برای تولید کنندگان بسیار ارزشمند است، خصوصا در صنایع هوانوردی که اغلب تنها 20 درصد از متریال در ساخت نهایی قطعه استفاده می شوند و باقی آنها جدا شده و به بازیافت منتقل می شوند.

از چه متریالی در Electron Beam Melting میتوان استفاده کرد؟

فرآیند Electron Beam Melting بر پایه نیروی الکتریکی است، بنابراین متریال مورد استفاده باید حتما رسانا باشند. در غیر اینصورت، هیچ گونه کنش و واکنشی بین پرتو الکترون و پودر اتفاق نمی افتد. در نتیجه تولید قطعات پلیمری یا سرامیکی به وسیله پرتو الکترون از لحاظ فنی غیر ممکن است.

با این حال، دستگاه های شرکت Arcam دارای طیف محدودی از متریال قابل پرینت هستند که عموما از تیتانیوم و آلیاژهای کروم کبالت تشکیل شده اند. در صورتی که کسی بخواهد متریال دیگری را استفاده یا آزمایش کند (شرکت ها یا آزمایشگاه ها)، یک نفر باید ابتدا دوره آموزشی را بگذراند و مجوز لازم برای کار با دستگاه را از شرکت اخذ کند. به علاوه، این متریال های پودر فلز بسیار گران هستند؛ قیمت آنها میانگین 500 دلار برای هر کیلو است (در بخشهای بعدی، بطور کامل شرکتهای برتر و ویژگیهای متریالهای تجاری شده را توضیح خواهیم داد).

پرینت سه بعدی فلز با لیزر یا الکترون؟!

این سوال اغلب از سمت مصرف کنندگانی که تمایل دارند قطعات فلزی را به وسیله پرینتر سه بعدی بسازند و نمی دانند کدام فرآیند را انتخاب کنند، پرسیده میشود. جواب این سوال بستگی به این دارد که چه کاری می خواهید انجام دهید زیرا هر دو فرآیند فواید و معایب مخصوص به خود را دارند.

نقاط قوت:

  • سرعت تولید: پرتو الکترونی می تواند به صورت همزمان به چند مکان جداگانه حرارت دهد، این امر باعث می شود که سرعت فرآیند تولید به طرز چشمگیری افزایش یابد.
  • گرم کردن پودر قبل از ذوب شدن باعث می شود که تغییر شکل و دگردیسی محدود شود و این باعث کاهش نیاز به تقویت و استفاده از ساپورت می شود.

نقاط ضعف:

  • روند کار: در سطح پودر، پرتو الکترونی کمی عریض تر از پرتو لیزری است، بنابراین نمی تواند به دقت مشابه با لیزر دست پیدا کند.
  • اندازه قطعات قابل ساخت: دستگاه Q20 شرکت Arcam که بزرگترین حجم ساخت را دارد می تواند حداکثر قطعاتی با قطر 350 میلیمتر و ارتفاع 380 میلیمتر را تولید کند در حالیکه دستگاه های لیزری مانند X-Line Concept Laser حجم تولیدی حداقل دو برابر این مقدار را دارند.
  • قیمت بالا در تولید: هم پرینتر سه بعدی مخصوص و هم متریال آن گرانتر از تکنیکهای لیزری هستند و در نتیجه EBM تنها برای پرینت سه بعدی قطعات صنعتی خاص مناسب است.

فرآیند Electron Beam Melting به دلیل ظرفیت بالای پالایش و درجه بالای انعطاف پذیری منبع گرمایشی آن قابل توجه است. این تکنولوژی برای ریخته گری و پالایش فلزات و آلیاژها در شرایط خلاء و در قابهای مسی پر شده از آب سرد مناسب است. این روش اغلب نه به عنوان یک نوع تکنولوژی پرینت سه بعدی بلکه در گروه تولیدات سریع دسته بندی می شود. اما هر چه باشد قابل ذکر و توجه است.

این فرآیند امروزه برای تولید فلزات مقاوم و واکنش پذیر مانند تیتانیوم، زیرکونیوم، تانتالیوم، نایوبیوم، مولیبدن، تنگستن، وانادیوم، هافنیوم و آلیاژهای آنها استفاده می شود. این تکنولوژی نقش مهمی در تولید مواد خام اشباع شده و آلیاژهای الکترونیکی و بازیافت ضایعات تیتانیوم دارد.

در این تکنولوژی، تولید قطعات به روش ذوب لایه به لایه پودر فلز به وسیله پرتو الکترونی در شرایط خلاء انجام می شود. هر لایه با مختصات دقیقی که توسط مدل CAD تعریف شده است ذوب می شود. برای هر لایه در حال ساخت، پرتو الکترونی به تمام بستر پودر گرما می دهد و نسبت به متریال مورد استفاده، دمای آن را به حالت مطلوب و بهینه می رساند. در نتیجه قطعات تولید شده به روش EBM از تنشها و خطاهای ناشی از پرینت 3 بعدی آزاد هستند و دارای ریز ساختارهای آزاد از جنس ساختارهای مارتنزیتی می باشند.

ebm 3d printer

همانطور که قبلا گفتیم، دستگاه های EBM از یک پرتو الکترونی با قدرت بالا بهره می برند که انرژی لازم برای ظرفیت ذوب بالا و بازدهی بالا را تامین می کند. پرتو الکترونی به وسیله کویلهای الکترومغناطیسی مدیریت می شود که این کار باعث بالا رفتن سرعت و دقت کنترل پرتو شده و همچنین امکان ذوب در چند مکان متفاوت را فراهم می کند.

فرآیند EBM در خلاء و در دمای بالا انجام می شود و در نتیجه اجزای تولید شده نسبت به تولیدات ریخته گری، از تنش و فشار آزاد هستند و نیز دارای خواص بهتری می باشند. بر خلاف برخی از تکنیک های ذوب فلز، قطعات تولید شده در EBM بسیار متراکم و به شدت محکم هستند.

حوزه های کاربردی فناوری EBM 3D Printer:

  • تولید سری قطعات کوچک که همه یک شکل باشند (ممکن است پرداخت نهایی برای دستیابی به تلورنس و سطح نهایی بهتر لازم باشد)
  • نمونه سازی برای آزمایش در مورد شکل و اندازه و آزمایش های کاربردی
  • قطعات ساپورت (هدایت کننده، ثابت کننده، نگهدارنده) مستقیما توسط EBM تولید می شوند.
  • ایده آل برای پروتزهای پزشکی، قطعات صنایع هوا فضا، صنایع نظامی و خودروسازی

مشخصات و محدودیت ها:

  • حداکثر حجم ساخت: 350x350x380 میلیمتر مکعب
  • حداقل اندازه ابعاد: 1 میلیمتر
  • تلورنس معمول: +/- 0.2 میلیمتر (از طریق ماشینکاری می تواند بهبود پیدا کند)
  • حداقل ضخامت لایه: 0.05 میلیمتر
  • سطح نهایی معمول: 3 – 25.4 microns RA (به وسیله پرداخت نهایی می تواند بهبود پیدا کند)
  • تراکم: تا 99.9 درصد

البته مشخصات به صورت نمونه ذکر شده است زیرا نسبت به مدل دستگاه ها کمی تفاوت وجود دارد.

EBM: فرآیند تخصصی پرینت سه بعدی فلز و ایده‌ال برای کاربردهای پزشکی، صنعتی و نظامی.

ذوب پرتو الکترونی (EBM)، یا همجوشی بستر پودر پرتو الکترونی (EB PBF)، از یک پرتو الکترون پرقدرت برای ذوب پودرهای فلزی رسانا مانند مس و تیتانیوم بصورت لایه به لایه استفاده می‌کند. قطعات بدست آمده بسیار متراکم و از نظر مکانیکی قوی هستند و در همه چیز از تیغه های توربین گرفته تا ایمپلنت‌های اندام انسانی علوم پزشکی کاربرد دارند.

اگر بازار همجوشی بستر پودر فلزی داستان یک کتاب مقدس تصور کنیم؛ در این سناریو، پرتو الکترونی کاراکتر دیوید و لیزر کاراکتر جالوت است، البته بسیار قدرتمندتر. از زمان معرفی بعنوان یک فناوری تولید افزودنی فلزی (در پایان قرن بیستم)، «ای بی ام» همیشه نقش دومین گزینه را بازی کرده، زیرا همجوشی بستر پودر لیزری (LPBF) بتدریج در حال تبدیل شدن به یک فناوری تجاری همانند سایر روشهای 3Dprint است. ذوب پرتو الکترون بدلیل توانایی‌های بی‌رقیب خود به آرامی در حال افزایش تقاضاست.Maximilian Munsch، شریک مدیریتی اندیشکده تولید مواد افزودنی و شرکت مشاوره Ampower می‌گوید: «در طی 2 تا 3 سال گذشته بیش از نیم دوجین بازیکن جدید وارد بازار ماشین‌های EB PBF شده‌اند که گزینه‌های جدید منبع‌یابی را برای این صنعت فراهم می‌کنند. این امر باعث تجدید آگاهی از این فناوری شده که دارای مزایایی نسبت به LPBF در زمینه های خاصی مانند پردازش مواد در دماهای بسیار بالاست، همچنین سبب رشد حوزه مفاهیم جدید ماشین آلات و تلاشهای تحقیق توسعه در مواد و فرآیندها نیز خواهد شد.

بیشتر بدانید: برترین پرینترهای سه بعدی متریال فلزی رومیزی و صنعتی



فناوری EBM ذوب پرتو الکترونی پودر فلزات

آیا درنهایت روش EBM آنقدر پیش خواهد رفت تا غول صنعت AM را که همجوشی بستر لیزری پودری است سرنگون کند؟

در سال‌های اخیر تعداد بی‌سابقه‌ای از بازیگران وارد صنعت EBM شده‌اند، از فروشگاه‌های کوچک تاسیسی در گاراژ گرفته تا شرکت‌های چندملیتی که همگی برای گرفتن تکه‌ای از این کیک هجوم آورده‌اند. پس از تقریباً 20 سال دو برند برتر OEM، Arcam AB (اکنون GE Additive) باید با هفت شرکت جدید که در کمتر از یک دهه ظاهر شده‌اند، رقابت کند. البته این روند رشد نسبت به سایر تکنیهای 3DPrint صنعتی خیلی زیاد نیست، اما به وضوح نشان دهنده علاقه شدید در این فناوری است.

شرکت ampower انتظار دارد که افزایش کلی چشم‌انداز رقابتی EBM در سال‌های آینده، کاربردهای جدید را از نظر اقتصادی و فنی قابل دوام کرده و سهم سیستم‌های EMB را در بازار همجوشی بستر پودری افزایش دهد.

گرایش دیگری بسمت سیستم‌های باز و ماشین‌هایی که به‌طور خاص با هدف توسعه مواد طراحی شده‌اند نیز قابل توجه است. به نظر میرسد صنعت کنونی رویکرد بازتری را برای ایجاد و اشتراک دانش پذیرفته است، احتمالاً یک استراتژی برای کمک به بازار EBM در سریع ترین زمان ممکن به بلوغ رسیده تا بطور جمعی از فرصتهای تجاری حاصله بهره مند شود. مثلا Freemelt بطور انحصاری یک سیستم توسعه مواد ارائه می دهد، درحالیکه Wayland Additive، QBeam و Xi’an Sailong Metal ماشینهای سفارشی و باز را برای تحقیق و توسعه پودر ارائه می دهند.

اگر بخواهیم یک شرکت خاص را انتخاب کنیم که پتانسیل آنرا داشته باشد که چشم انداز فناوری فعلی را کاملاً برهم بزند، برند Wayland Additive و فناوری اختصاصی NeuBeam است. این استارتاپ بریتانیایی با استفاده از خنثی‌سازی شارژ که نیاز به پیش پخت را از بین می‌برد، ادعا می‌کند که می‌تواند به میزان زیادی فرآیند EBM را سرعت بخشد و کیک پودری را حذف کند. اگر دو ماشینی که در حال حاضر بعنوان پروژه‌های آزمایشی نصب شده‌اند، به وعده‌های خود عمل کنند، قابلیت‌ها و محدودیت‌های EBM باید بطور کامل بازتعریف شوند و ممکن است همانطور که این شرکت می‌گوید، «راه سوم» همجوشی بستر پودری را واقعاً باز کند.

خلاصه، زمان‌ هیجان‌انگیزی برای پرینت سه بعدی مبتنی بر پرتو الکترونی با روحیه پیشگامی که قبلاً دیده نشده است، در پیش است.

بیایید نگاهی دقیق‌تر به تکنولوژی چاپ سه بعدی فلزی EBM بیندازیم: از جمله نحوه عملکرد آن، جوانب مثبت و منفی، حوزه‌های کاربردی محبوب، سازندگان سیستم و آینده فناوری.

طرز کار فناوری پرینت سه بعدی ای بی ام
یک نمای شماتیک از سیستم EBM و چرخه فرآیند
  • تاریخچه و طرز کار ذوب پرتو الکترونی EBM

همجوشی بستر پودر پرتو الکترونی در دانشگاه گوتنبرگ سوئد اختراع شد و بصورت تجاری توسط شرکت فرعی Arcam AB که تنها تامین‌کننده ماشین‌های EBM تا سال 2013 باقی ماند، دنبال شد. Arcam در سال 2016 توسط GE Additive (برند مشهور جنرال الکتریک) خریداری شد. مانند سرسخت‌ترین رقیب یعنی LPBF، این فرآیند بعنوان همجوشی بستر پودر فلز طبقه‌بندی می‌شود، اما از پرتو الکترونی به جای لیزر برای ذوب لایه‌های پودر استفاده می‌کند. این فناوری همچنین به همین دلیل نام خود را بدست آورد و در نتیجه برخی از ویژگی های فرآیند منحصر بفرد در مقایسه با LPBF بدست آمد: بعنوان مثال، بجای یک محیط گاز بی اثر، EBM برای جلوگیری از پراکندگی پرتو در خلاء انجام می شود و می توان آنرا یک فرآیند “گرم” طبقه بندی کرد که در آن دمای محفظه ساختمان می تواند تا 1000 درجه سانتیگراد و در برخی موارد حتی بیشتر از آن گرم شود. این شدت حرارت امکان پذیر است زیرا پرتو الکترونی بسیار قدرتمندتر از لیزر استاندارد PBF است. همچنین از آنجاییکه کنترل پرتوهای الکترومغناطیسی در آن استفاده میشود، می تواند با سرعتهای بالاتر حرکت کند و حتی میتواند برای افشای چندین منطقه بطور همزمان تقسیم شود. به این ترتیب، پرتو می تواند قبل از شروع فرآیند ذوب واقعی، هر لایه را “پیش گرم” کند.

چاپ سه بعدی فلز
یک پرتو الکترونی که چندین ناحیه از پودر مس خالص را همزمان ذوب میکند

در حین چاپ، پودر اطراف در اطراف قطعه اصطلاحا به حالت “کیک” تبدیل شده و از نظر تئوری نیاز به ساختارهای پشتیبانی (بافت نگهدارنده موقت لایه‌ها) را از بین می برد و گویا EBM اصلاً نیازی به پشتیبانی ندارد؛ با این حال، بدلیل تنشهای تغییر شکل زیاد، برخی از ساختارهای تکیه گاهی برای دفع گرما از مواد مذاب یا اتصال قطعات به پلتفرم ساخت همچنان مورد نیاز است.

به دلیل ماهیت پرتو، انتخاب مواد به فلزات و آلیاژهای رسانا محدود می‌شود که برجسته‌ترین آنها تیتانیوم، آلومینیوم، مس، نیکل و فولاد است. با این حال، علاقه دوباره به EBM به این معنی است که مواد بیشتری در حال توسعه هستند. استراتژی گسترش گزینه‌های متریالی پودر نیز در بسیاری از ماشین آلات که بطور خاص با در نظر گرفتن تحقیق و توسعه مواد طراحی شده اند منعکس شده است.

یکی از مزایای اصلی EBM توانایی “انباشتن” قطعات جداگانه روی یکدیگر است زیرا لزوماً نیاز نیست به صفحه ساخت وصل شوند. پس بهره‌وری را می توان تا حد زیادی افزایش داد زیرا زمان از کار افتادن دستگاه و پس از پردازش کاهش می یابد.

پرینت سه بعدی در صنعت پزشکی

یکی از قدیمی‌ترین و موفق‌ترین کاربردهای EBM، ساخت قالب‌های پزشکی تیتانیوم استابولوم برای تعویض مفصل ران است. بعنوان مثال، Amplify Additive توانست زمان عرضه به بازار را از تولید سنتی تا 58 درصد کاهش دهد و موفق به ساخت 54 قالب مفصل انسان (تصویر زیر) در یک ساخت واحد در مقایسه با 12 قالب در یک مجموعه لیزری مشابه شد.

این شرکت بیان می‌کند: «EBM در مورد مفصل مصنوعی استابولوم که بصورت افزودنی تولید می‌شوند، یک برگ برنده آشکار است. فرآیند EBM امکان استفاده حداکثری از حجم ساخت را با چیدن بهینه قطعات فراهم می‌کند. قطعات با دست جدا می شوند و دارای خواص مواد فراتر از استانداردهای ASTM (F2924, F3001) هستند. با این حال، این توانایی با معایبی نیز همراه است:

  • با پایان فرآیند ساخت، قطعات نهایی باید قبل از استخراج خنک شوند.
  • بدلیل “کیک شدن” پودر، تمیز کردن کانال های داخلی و سایر حفره‌های قطعه دشوار است و آزادی طراحی را در مقایسه با لیزر PBF کمی محدود می کند (اگرچه پودر ذوب نشده ای که می تواند از طریق انفجار حذف شود دارای نرخ بازیافت بین 95 تا 98 درصد است).
پرینت سه بعدی پودر فلز
یک قطعه خودرویی ساخته شده توسط EBM که ساختارهای پشتیبانی معمولی را نشان می دهد که از اواسط چاپ شروع می شود

ملاحظات «ای بی ام» فیوژن بستر پودر پرتو الکترون

فهرست مزایای EB PBF

  • توانایی پردازش آلیاژهای با درجه حرارت بالا، مستعد ترک و بازتابی
  • تراکم قطعه بالا
  • ریزساختار همگن و خواص مکانیکی برتر
  • حداقل نیاز به عملیات حرارتی
  • پودر استفاده نشده 95-98 درصد قابل بازیافت است
  • بسته به کاربرد، می تواند سریعتر از LPBF باشد
  • بافت موقت پشتیبانی کمتری در مقایسه با LPBF مورد نیاز است

 فهرست معایب EB PBF

  • حجم چاپ محدود (حداکثر قطر 350 میلی متر و ارتفاع 430 میلی متر)
  • انتخاب مواد محدود (منحصر به پودر فلزات رسانا)
  • ماشین آلات و مواد گران قیمت
  • سطح ضعیف قبل ازعملیات پس پردازش (ماشینکاری)
  • کانال‌ها یا حفره‌های داخلی باید به راحتی در دسترس باشند، در غیر این صورت پودر متخلخل را نمی توان در طول پس پردازش حذف کرد.
  • وضوح جزئیات کمتر در مقایسه با SLM: به این دلیل که پرتو الکترونی از نظر اندازه بزرگتر است و معمولاً از پودر درشت‌تر و لایه‌های ضخیم‌تر در EBM استفاده می‌شود.
  • قبل از برداشتن قطعات باید خنک شوند.
  • از امروز هیچ گزینه چند ماده ای وجود ندارد.
  • کاتدهایی که پرتوهای الکترونی را تولید می کنند باید به طور مرتب تعویض شوند.
  • ایجاد خلاء به زمان زیادی نیاز دارد.

متریال فلزات تجاری موجود که در ذوب پرتو الکترونی استفاده می شوند عبارتند از:

  • تیتانیوم و آلیاژهای تیتانیوم
  • کبالت کروم
  • فلز مس
  • آلیاژ نیکل
  • فولاد ابزار
  • فولاد ضد زنگ
  • تانتالیوم و آلیاژ تانتالیوم تیتانیوم

چه صنایعی اکنون از ذوب پرتو الکترونی استفاده می کند؟

  • ذوب پرتو الکترونی برای مهندسی پزشکی
پرینت3بعدی ایمپلنت فلزی
ایمپلنت های پزشکی آماده برای پردازش

با افزایش پیچیدگی دستگاه‌های پزشکی مانند ایمپلنت‌های ارتوپدی، EBM آزادی‌های طراحی بیشتری را ممکن می‌سازد و در عین حال به الزامات بخش پزشکی برای خواص مکانیکی عالی دست می‌یابد.

کاربردهای پرینت فلز پودر الکترونی
ابزارهای پزشکی بین اندامی فیوژن الکترونی تیتانیوم با ساختارهای خاص برای بهبود شرایط بیمار

علاوه بر کاپ‌های استابولوم، سایر ایمپلنت‌های ارتوپدی بزرگ مانند اجزای زانو فمور، سینی‌های تیبیا، مفاصل زانو و قفس‌های نخاعی در دستگاه‌های EBM ساخته می‌شوند. برای مثال، 4WEB Medical مجموعه‌ای از ایمپلنت‌های خرپایی نخاعی را تولید می‌کند که بر اساس ادغام‌های چندگانه طراحی شده‌اند و بر اساس اصل مکانوبیولوژی کار می‌کنند: «رشته نوظهور علم در رابط زیست‌شناسی و مهندسی که بر چگونگی نیروهای فیزیکی و تغییرات تمرکز دارد. خواص مکانیکی سلول ها و بافت ها به رشد، تمایز سلولی، تکثیر و التیام کمک می کند.

  • ذوب پرتو الکترونی برای هوافضا
پرینت سه بعدی صنایع هوافضا
یک پره توربین نهایی Avio Aero، ساخته شده بر روی یک دستگاه Arcam EBM

علاوه بر ایمپلنت های پزشکی، صنعت هوافضا بازار عمده دیگری را برای ذوب پرتوهای الکترونی ارائه می دهد. پره های توربین برای موتورهای جت مورد استفاده در انواع هواپیماهای خصوصی، تجاری و نظامی در مقیاس با این فناوری تولید می شوند. موتورهای جت مجهز به این تیغه های پرینت سه بعدی شامل LEAP، GEnx، GE90 و GE90 هستند که هواپیماهای مسافربری مانند بوئینگ 777، دریم لاینر و 747-8 را به آسمان بلند می کنند. یکی از شرکت‌های مرکزی مسئول این شاهکار مهندسی، Avio Aero از ایتالیا است که با Arcam و GE برای ایجاد این امکان همکاری کرد.

راز موفقیت تیغه ها در توانایی EBM برای پردازش مواد با دمای بالا و مستعد ترک مانند آلومینیوم آلومینیوم تیتانیوم (TiAl) نهفته است که 50 درصد سبک تر از آلیاژهای نیکل است که تیغه ها معمولاً از آنها ساخته می شوند. مجموعه کاملی از توربین های پرینت سه بعدی می تواند تا 20 درصد وزن موتور را از بین ببرد که برابر با یک جهش کوانتومی در هوانوردی است. علاوه بر این، پرتو الکترونی قدرتمند می‌تواند لایه‌هایی را ذوب کند که بسیار ضخیم‌تر از لایه‌های بزرگ‌ترین رقیب خود، همجوشی بستر پودر لیزری هستند، و آن را به گزینه‌ای سریع‌تر و در نتیجه کارآمدتر برای این کاربرد تبدیل می‌کند.

  • ذوب پرتو الکترونی برای صنایع برق، مکانیک، پتروشیمی
نمونه کار پرینت سه بعدی فلزی ای بی ام پرتو الکترونی
بزرگترین سیم پیچ مسی پرینت سه بعدی شده جهان بر روی Arcam A2X سفارشی ساخته شده است.

یکی از مزایای EBM نسبت به LPBF توانایی آن در پردازش فلزات بسیار خالص بدون تخلخل یا اکسیداسیون است. GH Induction تولید کننده تجهیزات و ماشین آلات تخصصی گرمایش القایی صنعتی از این امر به نفع خود استفاده می کند و کویل های مسی با خلوص 99.99 درصد تولید می‌نماید. این سیم‌پیچ‌ها که در خط تولید بعنوان سلف‌های سه‌بعدی نام‌گذاری شده‌اند، می‌توانند به عمر مفیدی دست پیدا کنند که تا 400 درصد بیشتر از نمونه‌های معمولی است و در عین حال از آزادی طراحی که چاپ سه بعدی ارائه می‌دهد بهره می‌برند.

این شرکت ادعا دارد رکورد بزرگترین سیم پیچ مسی پرینت سه بعدی شده را دارد که بر روی یک ماشین سفارشی Arcam با ارتفاع z دو برابر شده 350 میلی متر ساخته شده است. انباشته شدن قطعات در یک پاکت ساخت، یکی دیگر از ویژگیهای فرآیند منحصر بفرد EBM است که به القایی GH برای بهینه سازی بیشتر بهره وری تولید کمک می کند.

این شرکت ادعا می کند که می‌تواند هر شکل هندسی سیم پیچی را تولید کند و حتی قطعات AM (پرینت شونده) و معمولی را برای یک راه حل درمانی مقرون بصرفه تر ترکیب کند. موارد استفاده شامل سیم پیچ برای عملیات حرارتی میل لنگ، توپی و دوک‌ها، خطوط محرکه، یاتاقان های چرخشی و موارد دیگر است.

نکته:‌ محصولات برندهای مشهور جهانی حوزه EBM (حتی تولیدکنندگان چینی) بعلت تحریم بین‌المللی ایران، قیمت دلاری سرسام‌آور دستگاهها و عدم پشتیبانی فنی شرایط بسیار سختی برای واردسازی به داخل کشور دارند. اما گویا چند شرکت بومی در ایران تحقیقات درباره این فناوری را شروع کرده اند.

لیست تولیدکنندگان چاپگرهای سه بعدی ذوب پرتو الکترونی فلز

  1. شرکت جنرال الکتریک (Arcam / GE Additive)

ge.com/additive/press-releases/webinar-how-ge-additives-arcam-ebm-spectra-l-can-help-you-ramp-volume-production

پرینتر سه بعدی فلز جنرال الکتریک
Arcam Spectra L، بزرگترین دستگاه EBM جنرال الکتریک

غول صنعت ایالات متحده، جنرال الکتریک، شرکت Arcam AB (توسعه دهنده فناوری EBM) را در سال 2016 خریداری و دو دستگاه جدید را در سالهای بعد راه اندازی کرد. در حال حاضر، جنرال الکتریک سه دستگاه EBM را در وبسایت خود فهرست کرده است:

Arcam EBM Q10plus

دستگاه کوچکی که برای تولید ایمپلنتهای پزشکی بهینه شده است، سطح بهبود یافته و وضوح بالا را ارائه می دهد. دارای قدرت پرتو الکترونی 3 کیلووات و پوشش ساخت تا 200 200-200-میلیمتر است. این دستگاه قادر به پردازش تیتانیوم Ti6Al4V درجه 5 و 23، Ti درجه 2، کروم کبالت و مس خالص است.

Arcam EBM Spectra H

ماشین اسپکترا اچ، به آلیاژهای با درجه حرارت بالا و مستعد ترک پاسخ می دهد زیرا می تواند قطعات را در دمای بیش از 1000 درجه سانتیگراد تولید کند. دارای پرتو الکترونی 6 کیلووات و حجم ساخت Ø 250 x 430 میلیمتر است. این می‌تواند تیتانیوم Ti6Al4V درجه 5، TiAl، آلیاژ نیکل 718 و فولاد ابزار بسیار آلیاژی را پردازش کند.

Arcam EBM Spectra L

ماشین اسپکترا ال، بزرگترین حجم ساخت را در Ø 350 x 430 میلیمتر ارائه می‌دهد و یک پرتو الکترونی 4.5 کیلوواتی را با کنترل پیشرفته تامین می‌کند و هزینه هر قطعه را تا 20٪ در مقایسه با ماشین‌های قبلی Arcam کاهش می دهد. این دستگاه هم برای بهره‌وری و هم برای تولید قطعات حجیم ساخته شده است. مواد موجود تیتانیوم Ti6Al4V درجه 5 و 23 است.

برخی از ماشین‌های قدیمی‌تر Arcam، Q20plus وA2X، هنوز در وب‌سایت GE Additive فهرست شده‌اند، اما اطلاعات اضافی دیگر ارائه نشده است که ممکن است نشان دهنده کاهش تعهد به این سیستم‌ها باشد. جنرال الکتریک همچنین طیف وسیعی از ماشین آلات جانبی را برای افزایش اتوماسیون در کل زنجیره فرآیند ارائه می دهد؛ مانند ایستگاه بازیابی پودر Arcam PRS 30.

پرینتر سه بعدی فلز شرکت جئول
JEOL “تحقق یک جامعه سازگار و پایدار با محیط زیست” را بعنوان یکی از ویژگیهای اصلی ماشین ای بی ام خودش فهرست کرده است.
  1. شرکت JEOL

jeol.com/products/industrial/am/JAM-5200EBM.php

جئول، با بیش از 70 سال تجربه در زمینه اپتیک الکترون وارد بازی تولید افزودنی شده است. در طول سمینار RAPID 2022، این شرکت ژاپنی که معمولاً به خاطر میکروسکوپ الکترونی و تجهیزات تولید نیمه هادی معروف است، از اولین دستگاه پرتو الکترونی خود با نام JAM – 5200EBM رونمایی کرد. اگرچه نام آن چندان جذاب نیست، اما به دلیل فناوری نوآورانه خلاء بدون هلیوم، توجه بازدیدکنندگان را به خود جلب کرد و در همان نمایشگاه یک کاتد (از قطعات مهم پرتو الکترونی) با عمر طولانی معرفی کرد که به ادعای آنها می‌تواند بیش از 1500 ساعت کار کند؛ بیشتر از هر دستگاه دیگری در بازار.

ماشین  JAM – 5200 EBMبا حداکثر توان پرتو 6 کیلو وات کار می کند، دارای حجم ساخت Ø 250 x 400 میلیمتر است و می‌تواند موادی مانند تیتانیوم، آلیاژهای نیکل و مس خالص را پردازش کند.

این دستگاه با بهره‌گیری از تخصص بخش لیتوگراف پرتو الکترونی، دارای یک تصحیح پرتو الکترونی خودکار است که ظاهراً شکل نقطه را باریک می کند و بنابراین ثبات و دقت فرآیند را بهبود می بخشد.

پرینتر سه بعدی ebm

  1. شرکت Wayland Additive

waylandadditive.com/news/wayland-additive-ewi-sign-memorandum-of-understanding

غلبه بر محدودیت‌های فرآیندهای فعلی EBM رمز بازی برای برند تازه نفس Wayland Additive است، استارت‌آپی که در هادرزفیلد بریتانیا فعالیت می‌کند. آنها از طریق فناوری اختصاصی NeuBeam خود با چندین نقطه چالش اصلی EB PBF سنتی مقابله می کنند:

در EBM معمولی، ذرات پودر در اطراف حوضچه مذاب بطور ایستا شارژ می شوند و در نهایت یکدیگر را دفع می کنند و یک “رویداد دود” ایجاد می کنند که لیزر را مسدود می کند و بر پایداری فرآیند تأثیر می گذارد. راه حل این است که پودر را از قبل همجوشی کنیم تا رسانا شود و بار از پرتو الکترونی خارج شود. از طرف دیگر فناوری NeuBeam Wayland از یون‌ها برای خنثی کردن این بارها در منبع استفاده می کند. این ویژگی EBM را به یک فرآیند “قسمت داغ” بجای “بستر داغ” تبدیل می کند زیرا دیگر نیازی به پیش پخت کل لایه پودر نیست. این شرکت معتقد است که مشکل کیک پودری را از بین برده است درحالیکه هنوز قادر به ساخت قطعات بدون پشتیبانی و بدون استرس است، دستاوردی که بطور بالقوه می‌تواند صنعت را متحول کند.

تاکنون، Wayland Additive یک سیستم بنام Calibur3 ارائه می دهد. این دستگاه با ارتفاع 3 متری دارای حجم ساخت 300×300×450 میلی متر و پرتو الکترونی 5 کیلووات است. این شرکت در مورد مواد موجود در حال حاضر مبهم باقی مانده، با این حال، آنها ادعا می کنند که تمام فلزات و آلیاژهای رایج مورد استفاده در AM را میتوان با NeuBeam پردازش کرد و سیستم باز توسعه پارامترهای فرآیند جدید را ارتقا می دهد.

راه‌حل‌های نظارت در فرآیند ارائه شده آن‌ها مانند اسکن نور ساختاریافته، تصویربرداری الکترونی، و دوربین‌های مادون قرمز با سرعت بالا، به طور قابل‌توجهی به ساده‌سازی تلاش‌های توسعه مواد کمک می‌کنند.

چاپگر سه بعدی اوپن سورس فلز ebm
تنها چاپگر سه بعدی فلزی EBM اوپن سورس این لیست، Freemelt ONE است.
  1. شرکت Freemelt

freemelt.com/freemelt-one

کمپانی فریمِلت که در سال 2017 تأسیس شد، از رقبای سوئدی در بازار EBM است که یکی از بنیانگذاران آن قبلاً در Arcam AB (برند مبتکر این فناوری) کار کرده است. چیزی که این شرکت را واقعاً خاص می کند، رویکرد پلتفرم اوپن سورس آن است.

ایده این شرکت آنست‌که برای دستیابی به پذیرش مقیاس بزرگ بازار، چاپ سه بعدی فلزی باید برای اطمینان از توسعه و رشد سریعتر منبع باز شود. این شرکت قصد دارد پس از ثبت نام و پیوستن افراد به جامعه Open Melt، رابط کاربری سیستم، ساخت پردازنده و رابط سیستم خود را به اشتراک بگذارد. تنها دستگاه آنها، Freemelt ONE، بعنوان وسیله‌ای برای دستیابی به این اهداف بجای یک دستگاه تولید مستقل انحصاری به بازار عرضه می‌شود.

Freemelt ONE دارای قدرت پرتو متغیر تا 6 کیلو وات، حجم ساخت Ø 100 x 100 میلی متر است و از آنجایی که یک ماشین تحقیق و توسعه است، برای هر فلز رسانا باز است.

پرینتر سه بعدی فلز پرتو الکترونی ebm ساخت چین
QBeam Lab200، ماشین دیگری با هدف تحقیق مواد ساخت کشور چین
  1. برند QBeam

تولیدکننده چینی QBeam، با یک روند تحقیقاتی جدید وابسته به دانشگاه به فضای EB PBF وارد شده است. این شرکت که در سال 2015 تأسیس شد، در حال حاضر مجموعه‌ای از سه سیستم را ارائه می‌دهد، اگرچه دو سیستم مبتنی بر یک دستگاه هستند، اما بر بخش‌های مختلف تمرکز دارند.

QBEAM Lab200

مانند Freemelt’s ONE، این دستگاه برای تحقیق و توسعه مواد طراحی شده است. اندازه ساخت آن تا 200-200-240 میلیمتر و پرتو 3 کیلو وات است. هر گونه مواد رسانا را می توان پردازش کرد، از جمله آلیاژهای تیتانیوم، سوپرآلیاژها، آلیاژهای مس و فلزات نسوز.

QBEAM Med200

QBEAM Med200 برای ساخت ایمپلنت‌های ارتوپدی پزشکی با دقت و کارایی ساخت بهبود یافته بهینه شده است. مشخصات توسعه مواد آن در حداکثر اندازه ساخت 200-200-240 میلیمتر و لیزر 3 کیلو واتست. این دستگاه می تواند آلیاژ تیتانیوم را پردازش کند.

QBEAM Aero350

این سیستم که بطور خاص برای صنعت هوافضا هدف گذاری شده، چگالی انرژی بهبود یافته، جذب انرژی افزایش یافته و دمای بستر پودر بالاتر را ممکن می کند. دستگاه با ابعاد 350350-400- میلی‌متر و توان پرتو تا 3 کیلووات، بزرگترین دستگاه شرکت است و می‌تواند آلیاژ تیتانیوم، تیتانیوم-آلومینیوم، سوپرآلیاژ نیکل، آلیاژ مس و فلزات نسوز را پردازش کند.

پرینتر فلز ebm ساخت چین
چاپگر سه بعدی EBM چینی Sailong-S200
  1. کمپانی Xi’an Sailong Metal

شیان سایلونگ متال، یکی دیگر از بازیگران چینی که بیش از 40 نوع پودر فلز مختلف و همچنین دو ماشین ای بی ام آماده تولید کرده است.

Sailong-Y150

Sailong-Y150 دارای طراحی شیک با چندین ویژگی جالب که بطور خاص برای کاربردهای زیست پزشکی ساخته شده است: شامل قطر لکه پرتو ریزتر، عدم نیاز به برش خطی از صفحه ساخت و خنک کننده فعال برای حذف سریعتر قطعه. حداکثر اندازه قطعه 150-150-180 میلیمتر با توان پرتو الکترونی تا 3 کیلو وات می‌باشد. مواد سازگار شامل پودر آلیاژ تیتانیوم، کروم کبالت، تانتالیم و غیره است.

Sailong-S200

سیستم دوم آنها بر روی بهره وری متمرکز است، اما می تواند برای تحقیقات علمی مانند LAB200 QBeam یا Freemelt ONE، سازگار شود. محفظه ساخت را می توان تعویض کرد و حداکثر اندازه قطعه 100-100-100 میلیمتر را برای کوچک‌‌ترین محفظه و حداکثر 200-200-200 میلیمتر را برای بزرگ ترین اتاق ممکن می کند. همچنین مجهز به پیش گرمایش سریع تا 1300 درجه سانتیگراد، نظارت تصویری در زمان واقعیست و امکان تنظیم پارامترهای فرآیند را برای توسعه سریعتر مواد فراهم می‌نماید. حداکثر قدرت پرتو نیز 3 کیلو وات بوده که آلیاژ تیتانیوم، آلومینیوم تیتانیوم، فولاد ضد زنگ و فلزات نسوز را گداخت می دهد.

پرینتر سه بعدی ای بی ام آلمانی پروبیم
دستگاه همجوشی بستر پودر پرتو الکترونی Pro-Beam EBM 30S حاصل فناوری پیشرفته آلمان
  1. ماشین Pro-beamEBM 3D Printer

pro-beam.com/en/additive-manufacturing/powderbedprocess

متخصص آلمانی پردازش فلز Pro-beam با دو دستگاه در سال 2021 وارد بازار AM EBM شد، زمانیکه از PB EBM 30S همجوشی بستر پودری بهمراه سیستم رسوب مستقیم انرژی PB WEBAM 100 رونمایی کرد. تقریباً با 50 سال تجربه پردازش پرتو الکترونی و لیزر؛ از جوشکاری، حفاری و سخت‌سازی، این شرکت در نهایت به تولید مواد افزودنی پرداخته است و بطور بالقوه می تواند باعث ایجاد برخی چالشهای رقابتی در بخش EBM شود.

تا امروز، هیچ اطلاعات فنی جامعی برای PB EBM 30S در دسترس نیست، اما این شرکت ادعا می‌کند که فرآیندهای بهبود یافته در مقایسه با تولیدکنندگان دیگر، زمان تولید را ‌بطور قابل‌توجهی کوتاه می‌کند و نیاز به ساختارهای پشتیبانی را از بین می‌برد، همچنین به دلیل استراتژی نوردهی منحصربه‌فرد PB EBM 30S قرار است بعنوان یک سیستم باز عرضه شود که امکان مشاهده، تنظیم و بهبود پارامترهای فرآیند و داده های ساخت و ساز را فراهم می کند که از طریق قابلیت‌های نظارت درجا آسان می شود.

پرینتر سه بعدی فلزی میتسومیشی ژاپن

  1. کمپانی میتسوبیشی الکتریک (TADA)

mitsubishielectric.co.jp/news/2019/0822.html

TADA دومین شرکت ژاپنیست که ماشین EBM Mitsubishi Electric (TADA) را در سالهای اخیر تجاری کرده است. یکی از شرکت‌های تابعه میتسوبیشی الکتریک؛ تادا الکتریک، EZ300 را توسعه داد. تا کنون اطلاعات بسیار کمی در مورد آن وجود دارد، اما حداکثر اندازه مدل‌سازی آن 220-220-300 میلی‌متر، خروجی پرتو الکترونی 6 کیلو وات و ظاهراً عمر طولانی کاتد 1000 ساعت است. فقط زمان نشان خواهد داد که آیا این دستگاه می تواند اثر خود را در صنعت بجا بگذارد یا خیر؛ اما نام آشنا و بسیار باشکوه میتسوبیشی بر روی بدنه مطمئنا کمک شایانی خواهد کرد.

فیوژن بستر پودر فلز

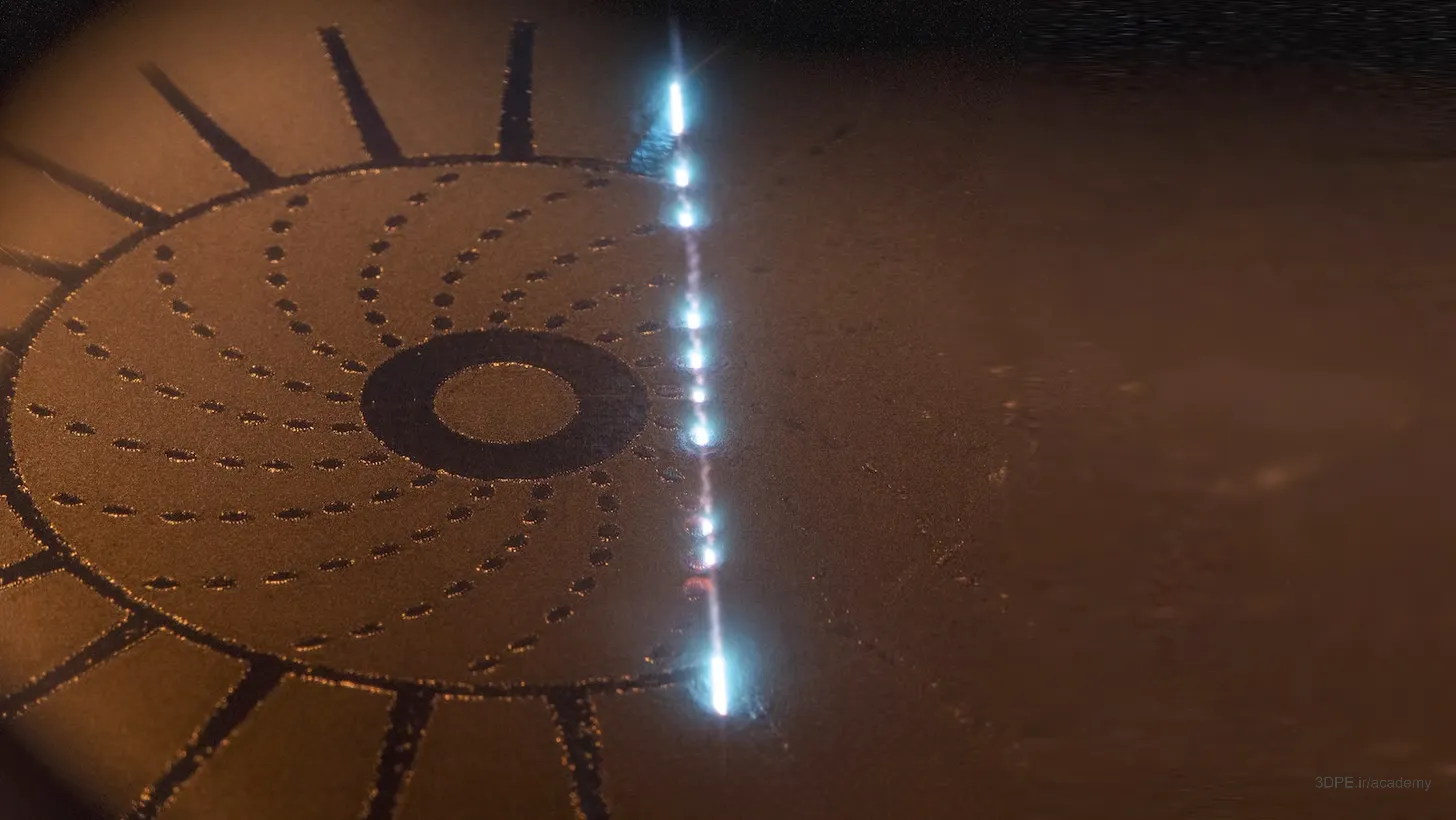

یک توربین صنعت هوافضا در حال ساخت با فناوری EBM شرکت Wayland Additive NeuBeam

آینده فیوژن بستر پودر پرتو الکترونی

آینده فناوری ذوب پرتو الکترونی فلزات روشن است. مطمئناً چشم انداز هیجان انگیزی برای پرینت سه بعدی EBM در پیش است که از علاقه فعلی بازار تولید مواد افزودنی بعنوان یک کل سود می برد و شرکتهای پیشرو با دانش عمیق فناوری پرتو الکترونی وارد این حوزه می شوند. با این حال، از آنجاییکه معمولا نوآوری‌های تکنولوژیکی از تحقق تمام وعده‌های خود در محیط دنیای واقعی کوتاهی می‌کنند، تنها زمان نشان می‌دهد که آیا EBM خود را بعنوان یک فرآیند تولید غالب در آینده قرار خواهد داد یا خیر.

sources (رفرنس منابع مقاله)

  • mitsubishielectric.co.jp/news/2019/0822.html
  • slmetal.com/en/index.php?m=Product&a=show&id=6
  • en.qbeam-3d.com/default.asp
  • all3dp.com/2/electron-beam-melting-ebm-3d-printing-simply-explained
  • 3dinductors.com/3d-inductors
  • ge.com/additive/stories/additive-at-scale-avio-aero
  • 4webmedical.com
  • fmi-international.com
  • youtube.com/watch?v=yJAp7Z6Cg8E&t=253s
  • amplifyadditive.com/acetabular-cups
  • wtm.tf.fau.eu/forschung/additive-fertigung/development-of-process-strategies
  • 3dnatives.com/en/electron-beam-melting100420174
  • beamler.com/3d-printing-capabilities/processes/ebm-electron-beam-melting
