تنظیمات دیواره محافظ ooze shield در اسلایسر cura

Rating: 5.0/5. From 3 votes. Show votes.
Please wait...

در این مقاله دو گزینه کاربردی در نرم افزار «کیورا» را بنامهای Prime tower و ooze shield که سوال اکثر استفاده کنندگان پرینتر سه بعدی میباشد، توضیح داده میشود. این دو گزینه، در نازل دوگانه یا هنگام چاپ با متریالهای پرخطا مثل ABS کمک خوبی خواهند بود؛ در واقع دیواره ای است که دور قطعه را همزمان با پیشرفت پرینت در بر گرفته و با ایجاد شرایط دمایی مناسب از خطاهای چاپ جلوگیری میشود.

  • فعال کردن Prime Tower

گزینه Prime Tower نرم افزار اسلایسینگ cura، در واقع یک لایه پرینت3بعدی اضافه است که روی بستر چاپ تولید می شود تا به آماده سازی نازل قبل از پرینتِ لایه بعدی کمک کند. این کار باعث کاهش جریان و جلوگیری از چکه کردن در زمان اکستروژن و همچنین بالا رفتن کیفیت کلی چاپ می شود(مخصوصا در فیلامنت ABS). این ویژگی دارای تنظیماتی است که باید انجام شوند.

  • Prime Tower Size: این تنظیم مربوط به اندازه Prime Tower در جهت های X و Y است. هر چه بزرگتر باشد، Prime Tower دارای ثبات و پایداری بیشتری خواهد بود.
  • Prime Tower minimum volume/thickness: این تنظیم مربوط به حجم Prime Tower است. حجم باید برای نازل کافی باشد تا کار به درستی انجام شود.
  • Prime Tower X/Y Position: در مورد محل قرار گیری Prime Tower نسبت به نقطه اصلی در برنامه Cura است.
  • Prime Tower Flow: مربوط به جریان کلی Prime Tower است. به صورت پیش فرض روی 100 درصد تنظیم شده است.

cura آموزش

این تصویر نحوه عملکرد تنظیمات فوق را نشان می دهد.

Wipe inactive nozzle on prime tower : تمیز کردن نازل غیر فعال

پس از این که پرینت Prime Tower به وسیله نازلِ فعال انجام شد، نازل غیرفعال خود را تمیز می کند و این کار باعث پاکسازی نازل شده و از احتمال چکه کردن بر روی مدل اصلی جلوگیری می کند.

Wipe nozzle after switch: تمیز کردن نازل

پس از این که یک نازل سوئیچ می شود، نازلِ فعال به پُر کردن (Infill) یک بخش پرینت شده می پردازد و به آرامی خود را تمیز می کند. این کار باعث پاکسازی نازل پیش از ادامه فرآیند چاپ می شود.

Prime tower purge volume : حجم پاکسازی

برای این که از استحکام و توانایی نگهداری متریال ذوب شده روی Prime Tower اطمینان حاصل شود، نازل حجم کمی از داخل Tower را پاکسازی می کند. این Tower در حکم یک سطل زباله عمل کرده و تمام متریال اضافی را جمع میکند.

مقاله مرتبط: پرینت سه بعدی دو نازل Cura

  • Enable ooze shield : فعال کردن سپر محافظ چکه

سپر محافظ چکه یا Ooze Shield، یک دیوار عرضی تک لایه است که جداگانه پرینت می شود و وظیفه گرفتن چکه هایی را دارد که پیش از چاپِ هر لایه از نازل بیرون می آیند. فعال کردن این گزینه زمانی توصیه می شود که پرینت خود را با Ultimaker Original dual extrusion experimental kit یا متریالهای سخت چاپی مثل ABS و PETG (خطای ترک خوردگی … ) انجام می دهید. این ویژگی دو تنظیم جداگانه دارد که باید انجام شوند:

  • Ooze Shield angel: این گزینه برای تعیین حداکثر زاویه سپر محافظ استفاده میشود. برای این که از فرو ریختن سپر جلوگیری شود.
  • Ooze Shield distance: این گزینه برای تعیین کردن فاصله بین سپر محافظ و مدل به کار میرود. دلیل استفاده از آن جلوگیری از برخورد و ادغام سپر محافظ با مدل است.

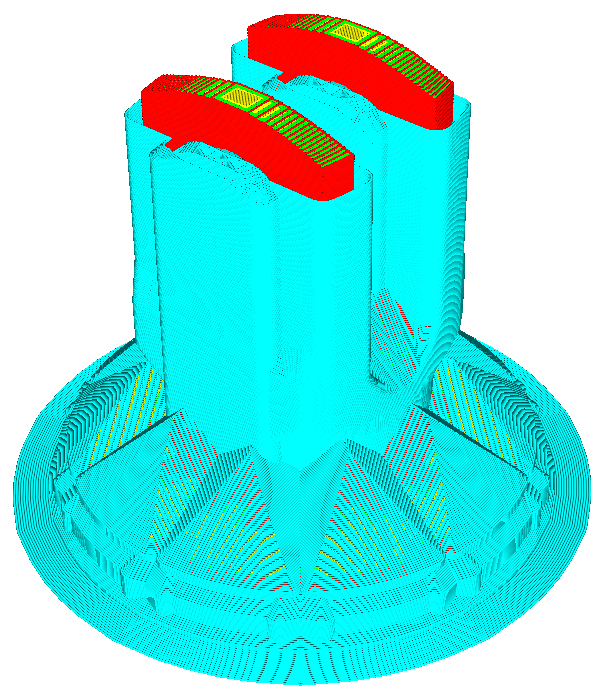

در عکس فوق مدل با استفاده از سپر محافظ ساخته شده است؛ سپر محافظ باید پس از پرینت حذف شود تا مدل اصلی نمایان گردد.

نوشته: مهرداد سینایی
