پروژه آخر هفته: چاپ سه بعدی ماسک بهمراه رنگ آمیزی

یادگیری پرینتر

آیا شما از طرفدران سری بازی های ویدیویی «Zelda» هستید؟ اگر اینطور است، میتوانید با چاپگر سه بعدی ماسک گیم محبوب «زلدا» را بسازید و با نصب چند لامپ LED و میکروکنترلر، نور هم به آن اضافه کنید.

در این پروژۀ آخر هفته، نگاهی خواهیم داشت به طرز ساخت ماسک بازی کامپیوتری «Zelda» که کاربری با نام mportatoes در سایت Instructables قرار داده است. این ماسک که یکی از نمادهای مشهور ضدقهرمان ها در جهان است، در سری بازی های زلدا توسط شخصیتی به نام Skull Kid مورد استفاده قرار می گیرد تا از آن برای ایجاد جادوی سیاه و هرج و مرج در Termina بهره بگیرد.

دلتان میخواهد که ماسک را در خانه خود بسازید؟ با استفاده از پرینتر سه بعدی، دستگاه لحیم کاری و برخی اجزای ارزان قیمت موفق به این کار خواهید شد.

پرینت سه بعدی ماسک زلدا

خب وقتی از سر حال بودن پرینتر سه بعدی خانگی خود مطمئن شدید، باید لوازم مورد نیاز زیر را هم برای ساخت نقاب در نظر بگیرید:

  • فیلامنت PLA سفید
  • فیلامنت ABS یا PETG شفاف
  • رنگ اکریلیک
  • سیم

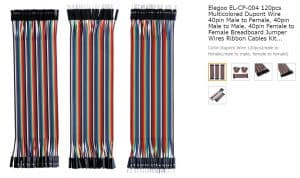

  • ESP8266(NodeMCU) + Breadboard + Breadboard Jumper Wires
  • کابل USB Mini
  • 10 عدد LED: چهار عدد زرد (شاخ بالایی و شاخ های پایینی)، 2 عدد آبی (شاخ های کناری)، 2 عدد قرمز (شاخ های کناری)، 2 عدد سبز (شاخ های کناری)
  • دستگاه لحیم کاری
  • سیم لحیم

پیش فرض طراح پروژه این بوده که ابروها، چشم ها، دهان و بینی ماسک نور نداشته باشند؛ اما شما میتوانید چند LED اضافه بخرید و در این بخشها کار بگذارید. به علاوه، شما این گزینه را هم دارید که برای این ماسک پایۀ دیواری یا رومیزی بخرید یا این بخشها را هم پرینت3بعدی کنید.

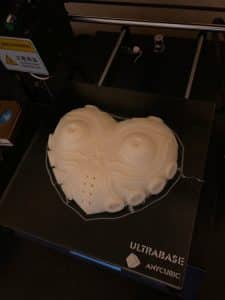

تنظیمات پرینت3بعدی

مدلهای سه بعدی این پروژه را میتوانید از سایت Thingiverse.com دانلود کنید. میتوانید ماسک را یکجا پرینت کنید یا دو بخش چپ و راست را جداگانه چاپ کنید که در این صورت دو نیمه با استفاده از چسب 123 به هم وصل می شوند.

3d print

طراح از این تنظیمات برای چاپ سه بعدی استفاده کرده است:

تنظیمات اسلایسینگ چاپ برای ماسک

  • ساپورت: بله
  • فیلامنت PLA مات
  • 5 درصد پرشوندگی

تنظیمات شاخ ها و اتصالات

  • ساپورت: بله
  • فیلامنت PETG/PLA/ABS. اگر میخواهید شاخ ها نور داشته باشد باید از فیلامنت شفاف استفاده کنید.
  • 5 تا 10 درصد پرشوندگی

به گفتۀ طراح، بیشتر بخشها را می توان به بدون ساپورت پرینت کرد، با این حال وجود ساپورت برای برخی از قسمت ها مفید است. چه ماسک را یکجا و افقی پرینت کنید و چه در دو قسمت و به صورت عمودی، توصیه می شود که قوسها (overhangs) روی 15 درجه تنظیم شوند تا برای بخش های دشوار نقش ساپورت را بازی کنند. با این کار از تولید ساپورتهای غیرضروری جلوگیری می کنید و در عین حال پشتیبانی لازم از بخش های دردسرساز نیز انجام می شود.

توصیه میشود که قبل از انجام سمباده زنی، تمام حفره ها را با خمیر بتونه پر کنید. همچنین میتوانید از پولیش بخار استفاده کنید تا مقدار سمباده زنی را کاهش دهید. اما سمباده زنی برای از بین بردن نواقص لازم است، به خصوص اگر این کار را با سمباده درجه 220 یا بالاتر انجام دهید.

در ضمن ممکن است لازم باشد که سوراخ های ماسک را با استفاده از یک متۀ 1.8 اینچی مرتب کنید.

3d printپرداخت نهایی

  • برای کمک به چسبندگی پوشش اولیه، 2 یا 3 لایه پرایمر چسب شفاف روی مدل اعمال کنید.
  • برای پر کردن درزها و شکافهای لایه های چاپی یا پر کردن نقص های جزئی، 2 یا 3 لایه پرایمر پرکننده (filler) روی پرینت اعمال کنید. اگر این کار را کردید، باید مدل را بگذارید تا پیش از سمباده زنی به مدت 4 الی 12 ساعت خشک شود؛ سپس بعد از سمباده زنی، میتوانید کار را با سیم ظرفشویی به پایان ببرید.
  • برای پر کردن هرگونه نقص و شکاف باقی مانده، از ترکیب بتونۀ گچی (Sheetrock Spackle) استفاده کنید.

3d print

رنگ آمیزی

  • 2 یا 3 لایه پرایمر چسبندۀ شفاف اعمال کنید (البته این گزینه اختیاری است). این کار به چسباندن روکش پایه کمک می کند.
  • 2 یا 3 لایۀ نازک پوشش پایه (base coat) اعمال کنید (ترجیحاً سفید باشد زیرا بعداً می توان هر رنگی را روی آن اعمال کرد)
  • نقاشیهای متنوع روی آن بکشید و سپس پوشش محافظ (مات یا براق) را روی آنها اعمال کنید.

طراح پروژه از رنگ اکریلیک استفاده کرده و هیچ پرایمر و پوششی هم اعمال نکرده است. بنابراین، در رنگ آمیزی دستتان برای آزمون و خطا باز است (در ایران انواع قوطی یا اسپریهای رنگ اکریلیک را از مغازه های رنگ فروشی میتوانید بخرید).

سیم کشی و کدگذاری

پیش از داخل کردن و چسباندن LED، همه چیز باید آزمایش، لحیم کاری و سیم کشی شود. کدهای مربوط به این پروژه در پست Mportatoes در سایت Instructables موجود است.

به غیر از چند اتصال GND، در بیشتر قسمتها بقیۀ سیم کشی ها ساده است.

طراحِ پروژه هشت سیم GND را به دو پین لحیم کرده است (چهار سیم به هر پین). هر کدام از LED های شاخ بالایی، پینهای GND خود را دارند. چهار سیم به داخل یک پین GND می روند؛ زیرا صفحه مدار به ده عدد خروجی GND نیاز دارد، اما تنها چهار عدد کافیست.

نکاتی در مورد سیم کشی

  • بردبورد (breadboard) باید اجزا را سازماندهی کند. این وسیله دارای یک پد چسبنده است که به محافظت از ESP8266 کمک می کند. بردبورد همانند نقطۀ مرکزی برای ارتباط سیم ها عمل می کند.
  • اگر کابل هایتان بلند است، می توانید آنها را به اندازۀ گفته شده کوتاه کنید تا فرآیند سیم کشی آسان تر شود.

بارگذاری کدها

بورد ESP8266 را، از طریق کابل USB، به یک کامپیوتر وصل کنید. Arduino IDE را باز کنید. اگر می خواهید ESP8266 را فلش کنید، باید در Arduino IDE کتابخانۀ (library) درستی داشته باشید.

میتوانید راهنمای سایت Instructables را در مورد راه اندازی سریع ESP8266 مطالعه کنید.

وقتی همه چیز تنظیم شد، فایلی که پسوند .ino دارد را لود کنید (دانلود فایل درایور مداری) و کد را در ویرایشگر (editor) وارد کنید. حواستان باشد قبل از این که کد را اجرا کنید، Serial Port صحیح را انتخاب کنید.

مونتاژ

وقتی همۀ قطعات را پرینت و سیم کشی کردید، زمان آن رسیده که آنها را به هم متصل کنید.

  • اگر پرینت ماسک را به صورت دو بخشی انجام داده اید، از پین ها برای نگه داشتن موقت ماسک استفاده کنید. پین ها باید به گونه ای باشد که دو نیمۀ ماسک به راحتی از هم جدا شوند و در ضمن وارد کردن آنها به سوراخ طراحی شده باید بدون سختی و فشار انجام شود. یادتان باشد، شما باید بعداً نصفه های ماسک را جدا کرده و در زمان چسب کاری دوباره به هم وصل کنید.
  • وقتی تراز کردن به پایان رسید، امتداد درزها را چسب بزنید و دو نیمۀ ماسک را به هم فشار دهید.
  • همۀ LED ها را جمع و شناسایی کنید.
  • LED ها را از سوراخ پایینی شاخ ها وارد کرده و با چسب قطره ای بچسبانید و بگذارید در طول شب خشک شود. حواستان باشد که کدام رنگ در کجا قرار می گیرد، البته برای جابجایی رنگ ها آزادید.
  • پیش از این که بتوانید شاخ را وصل کنید، باید اتصالات شفاف را وارد سوکتهای شاخ کنید. باید شاخ ها را به سمت پایین فشار دهید تا زمانی که صدای چفت شدن آن را بشنوید. حواستان باشد که شاخ درستی را برداشته باشید زیرا طول آنها با هم متفاوت است. تنها اگر حس کردید که اتصال ضعیف است، میتوانید برای نصب شاخ ها نیز از چسب استفاده کنید.
  • سرانجام، با وصل کردن ماسک به یک منبع انرژی، به آن زندگی ببخشید.

با اتمام صحیح تمامی مراحل فوق باید ماسک به خوبی کار کند و لذت ساخت یک محصول ابتکاری خانگی را حس کنید. لطفا نظرات خود را در بخش کامنتینگ مطرح کنید.
