راهنمای راه اندازی اسکنر سه بعدی MAKERBOT DIGITIZER – میکربات

اسکنر سه بعدی دیجیتایزر، محصولی در پلتفرم رومیزی از برند مطرح آمریکایی «makerbot» می باشد. همانطور که می دانید، کمپانی میکربات سازنده پرینترهای سه بعدی FDM بسیار باکیفیتی است. اسکنر این شرکت نیز بنا به گفته آنها برای پرینت سه بعدی بهینه شده است و کار با آن بسیار راحت می باشد.

در این آموزش شما به وسایل زیر نیاز دارید:

  • یک اسکنر سه بعدی Makerbot Digitizer
  • یک کابل USB
  • MakerWare به عنوان نرم افزار Digitizer
  • کامپیوتر یا لپ تاپ
  • یک شی قابل اسکن شدن ( براق و شفاف نباشد)

مرحله ۱: اسکنر سه بعدی Digitizer را به کامپیوتر خود وصل کنید:

makerbot digitizer

بله، شما باید در تمام طول فرآیند متصل باشید. ولی نگران نباشید این کار به اندازه پرینت کردن طول نمی کشد.

makerbot اسکنر

برای اتصال کامپیوتر به دستگاه از پورت USB استفاده کنید و سپس سوئیچ پشت دستگاه Digitizer را روشن کنید (کابل برق وصل باشد).

makerbot digitizer

نرم افزار MakerWare را باز کنید (که باید آنرا قبلا توسط نرم افزار MakerDesktop دانلود کرده باشید)

نرم افزار در طول راه اندازی شما را همراهی خواهد کرد.

makerbot digitizer

از شما  خواسته خواهد شد که یک حساب Thingiverse.com باز کنید تا بتوانید اسکن های خود را ذخیره کنید. حواستان باشد که اگر می خواهید اسکن های خود را فقط برای خودتان نگه دارید، گزینه Auto upload to Thingiverse فعال نباشد.

مقاله مرتبط: معرفی اسکنر سه بعدی سنس و ترفندهای آن

نکته:‌ فایل خروجی اسکنر سه بعدی makerBot به صورت فرمت STL میباشد که بهترین فرمت برای پرینترهای سه بعدی است.

مرحله ۲: دوربین اسکنر خود را کالیبره کنید:

makerbot digitizerبرای اینکه از دقت اسکن سه بعدی خود اطمینان حاصل کنید باید دوربین را کالیبره کنید.

این کار را باید وقتی که برای اولین بار دستگاه را باز می کنید انجام دهید. همینطور بعد از اینکه آن را جابجا کردید زیرا ممکن است برخی قطعات بعد از حرکت از تنظیم خارج شوند.

makerbot digitizer

ابزار شطرنجی کالیبراسیون را در مرکز صفحه چرخشی قرار دهید. اطمینان حاصل کنید که سمت A بالا قرار دارد و قسمت برآمده انتهایی داخل سوراخ صفحه چرخشی قرار گرفته است. صفحه شطرنجی کالیبراسیون باید روبروی دوربین باشد که در زیر M قرمز قرار دارد.

makerbot digitizer

صفحه چرخشی برای اسکن کردن ابزار کالیبراسیون، شروع به چرخیدن می کند. این کار چند دقیقه ای طول می کشد.

زمانی که این فرآیند به پایان رسید، نرم افزار شما را مطلع خواهد کرد.

مرحله ۳: صفحه چرخشی و لیزرها را کالیبره کنید:

برای آنکه از دقت اسکن سه بعدی مطمئن باشید، باید صفحه چرخشی و لیزرها را نیز تنظیم و کالیبره کنید.

makerbot digitizer

این کار را باید وقتی که برای اولین بار دستگاه را باز می کنید انجام دهید. همینطور بعد از اینکه آن را جابجا کردید زیرا ممکن است برخی قطعات بعد از حرکت از تنظیم خارج شوند.

makerbot digitizer اسکنر

ابزار شطرنجی کالیبراسیون را در مرکز صفحه چرخشی قرار دهید. اطمینان حاصل کنید که سمت B بالا قرار دارد و قسمت برآمده انتهایی داخل سوراخ صفحه چرخشی قرار گرفته است. صفحه شطرنجی کالیبراسیون باید پشت به دوربین باشد.

makerbot digitizer اسکنر

همانطور که در تصویر می بینید، وقتی از بالا به ابزار کالیبراسیون نگاه می کنید، نور لیزر ها باید روی لبه ها قرار گرفته باشد.

اگر روی لبه ها قرار ندارند از آچار آلن برای تنظیم آنها استفاده کنید.

صفحه چرخشی برای اسکن کردن ابزار کالیبراسیون شروع چرخیدن می کند. این کار چند دقیقه ای طول می کشد.

زمانی که این فرآیند به پایان رسید، نرم افزار شما را مطلع خواهد کرد.

مرحله ۴: اولین اسکن سه بعدی شما!

شی مورد نظر را در وسط پلتفرم ساخت یا همان صفحه چرخشی قرار دهید.

روی New Scan در نرم افزار Digitizer کلیک کنید.

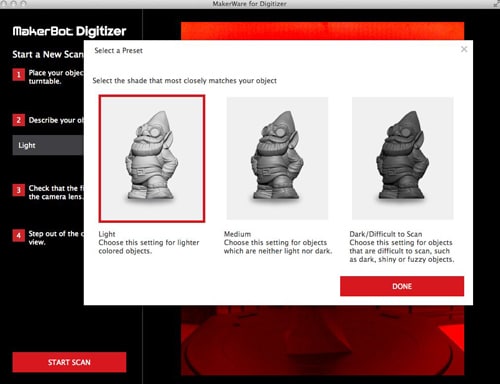

برای شی خود سطح تیرگی را انتخاب کنید.

از دید دستگاه خارج شوید و START SCAN را فشار دهید.

makerbot digitizer اسکنر

صفحه ساخت به آرامی می چرخد و شما قادر خواهید بود که نور لیزرها را بر روی شی ببینید.

در همان حال که شی اسکن می شود شما می توانید شکل گیری آن را بر روی صفحه نمایش خود ببینید.

makerbot digitizer اسکنر

makerbot digitizer اسکنر

makerbot digitizer اسکنر

زمانی که اسکن سه بعدی کامل شود شما می توانید تصمیم بگیرید که:

  • یک اسکن چندباره (Multiscan) انجام دهید
  • فایل را در کامپیوتر خود ذخیره کنید
  • فایل را در سایت Thingiverse به اشتراک بگذارید
  • همان لحظه پرینت کنید

مرحله ۵: Multiscan یا اسکن چند باره انجام دهید:

  • اسکنر دیجیتایزر
  • makerbot digitizer اسکنر
  • آموزش اسکن سه بعدی

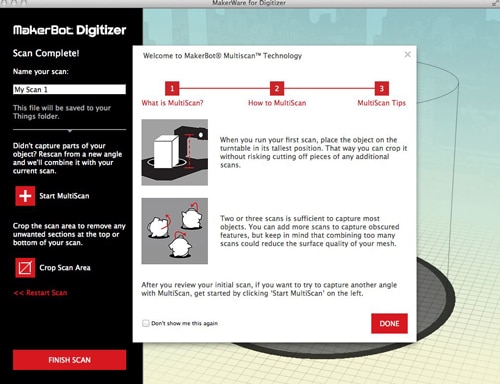

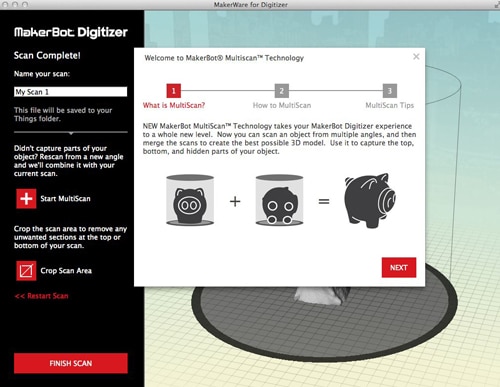

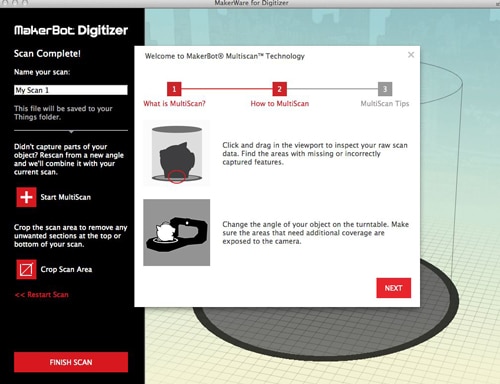

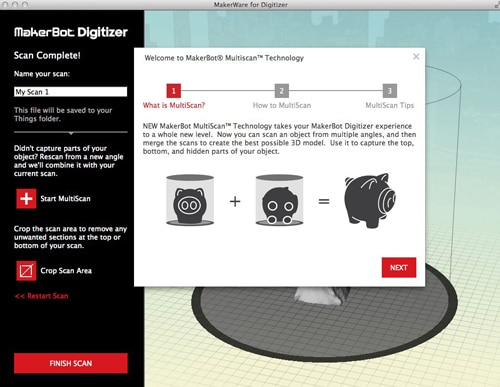

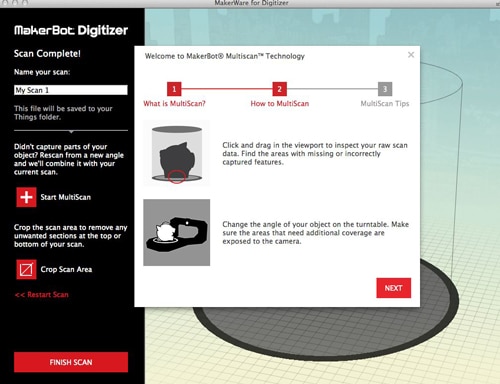

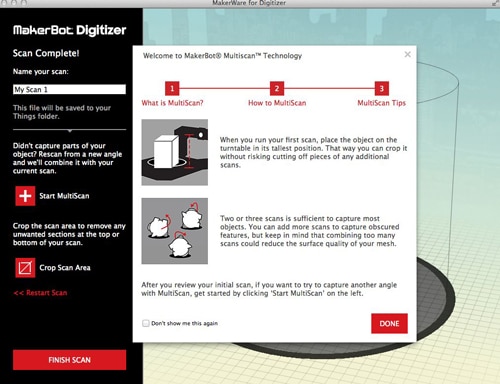

اسکن چند باره یا Multiscan شی مورد نظر شما را از یک زاویه متفاوت دیگر نیز اسکن کرده و با ترکیب دو اسکن شی را می سازد. هر چه اطلاعات بیشتر باشد، اسکن بهتری به دست خواهد آمد.

مرحله ۶: به اشتراک گذاری/ پرینت / ذخیره سازی

  • اسکنر دیجیتایزر
  • اسکنر دیجیتایزر
  • اسکنر دیجیتایزر
  • اسکنر دیجیتایزر

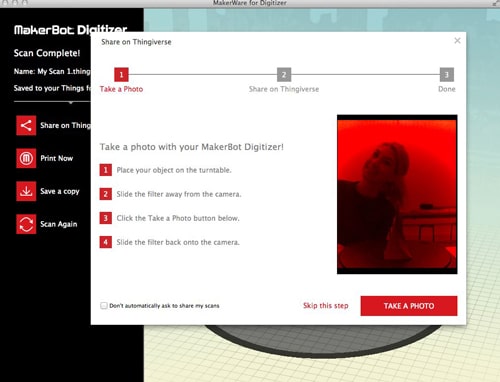

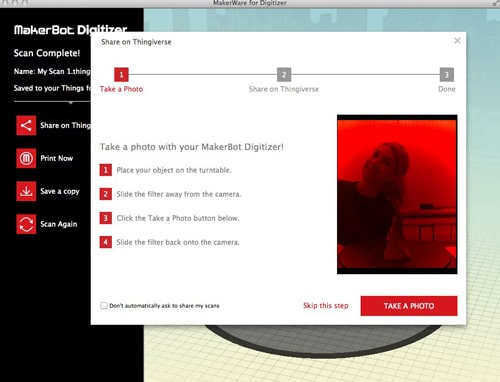

زمانی که اسکن کامل شد، می توانید از شی خود یک عکس بگیرید. اگر نمی خواهید که عکس تان قرمز باشد ( مثل عکس من)، فیلتر را به یک سمت لغزانده و حرکت دهید تا دوربین را بیابید.

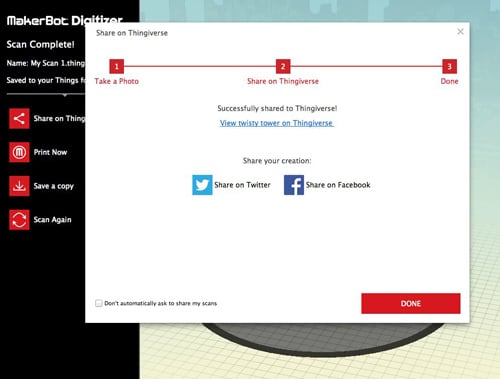

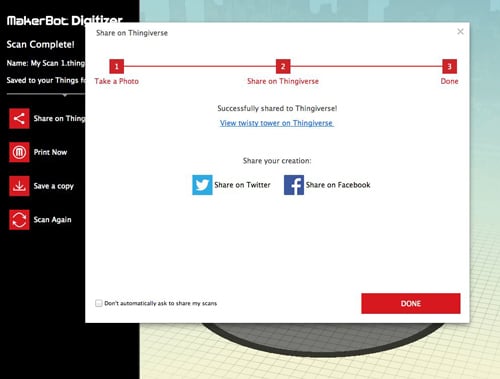

این اسکن و عکس را می توان برای استفاده شخصی یا عمومی در سایت Thingiverse بارگذاری کرد.

مقاله مرتبط: ۱۴ اسکنر سه بعدی پرفروش بازار ایران و جهان

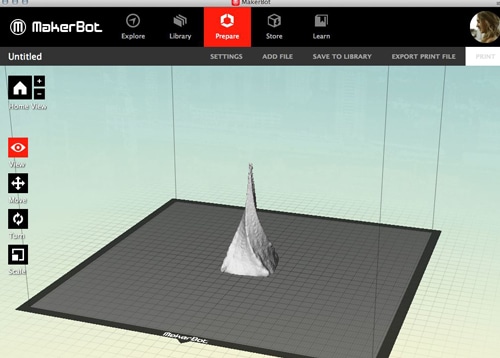

همچنین شما می توانید گزینه Print Now را انتخاب کنید. این کار باعث می شود که فایل در نرم افزار MakerDesktop Print باز شود.

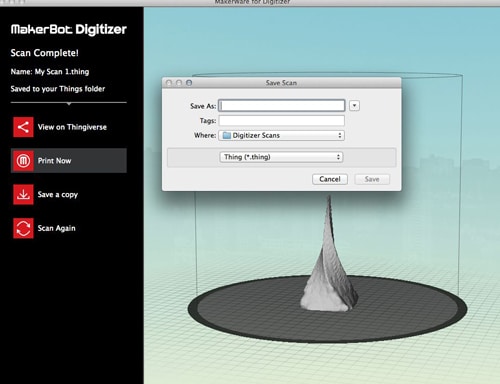

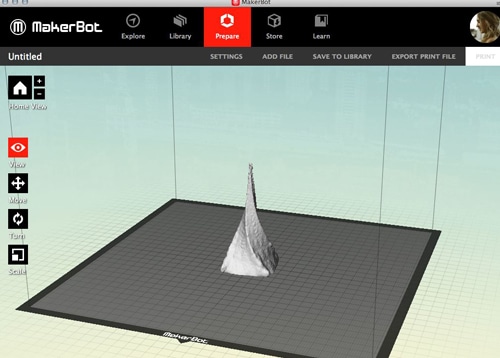

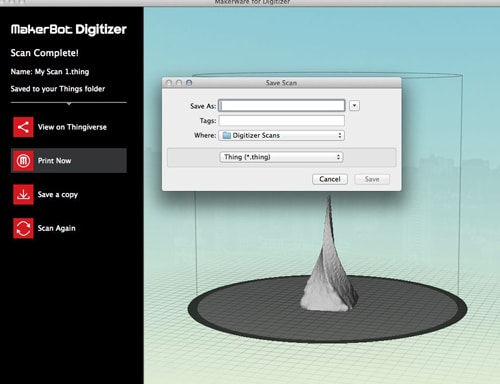

آخرین اما نه کمترین کاری که می توانید انجام دهید این است که فایل خود را به سادگی در کامپیوتر ذخیره کنید و در زمانی دیگر آن را در MakerDesktop باز کنید. اکنون فایل شما برای مراحل بعدی مثل ویرایش یا آماده سازی برای پرینت سه بعدی محیاست.

ویژگیهای اسکنر سه بعدی MakerBot Digitizer:

  • Scan volume: Up to 20.3 (diameter) x 20.3 cm (H) (8 x 8 in.)
  • Dimensional accuracy: ± ۲٫۰ mm (± ۰٫۰۷۹ in)
  • Detail resolution: 0.5 mm (0.0197 in)
  • Triangles per 3D model: ∼ ۲۰۰K
    Scan speed: Approx. 12 minutes
  • Optimal Light Conditions: Artificial indoor light
  • Maximum weight on turntable: 3 kg (6.6 lbs)
  • Included Software: MakerWare for Digitizer
  • Exported File Types: .stl
  • Operating Systems: Windows (7+) / Mac OSX (10.7+) / Linux (Ubuntu 12.04+)
  • Lasers: Two eye-safe Class 1 laser line generators
  • Camera: 1.3 megapixel CMOS image sensor
  • Connectivity: USB connection



نویسنده: مهرداد سینایی
