ساخت اشیای فیزیکی از رول ورقهای کاغذ معمولی یا رول پلاستیک جالب بنظر میرسد؛ تکنیک Laminated Object Manufacturing نوعی ساخت لایه افزایشی و به معنی تولید سه بعدی شی لمینیت است و با علامت اختصاری LOM نشان داده میشود و یکی از روشهای پرینت سه بعدی است. این فن ابتدا توسط شرکت کالیفرنیایی Helisys Inc توسعه یافته است.
در فرآیند LOM، لایه هایی از ورق پلاستیک یا کاغذ به وسیله گرما و فشار، ذوب یا لمینیت می شوند و سپس توسط یک لیزر یا یک تیغ متصل به کامپیوتر به اشکال دلخواه در می آیند. با این که امروزه LOM محبوبترین روش پرینت سه بعدی نیست، ولی در برخی اهداف خاص یکی از سریعترین و مقرون‌بصرفه‌ترین روشها برای نمونه سازی سه بعدی بود.
LOM چگونه کار می کند؟
همانند روش معمول پرینتر سه بعدی، مدلها بوسیله فایل CAD ساخته می شوند. پیش از این که یک مدل پرینت شود، لازم است تا فرمت فایل CAD به یک فرمت قابل فهم برای چاپگر سه بعدی ( format STL) تبدیل شود.
دستگاه LOM از یک ورقه پیوسته از متریالی مانند پلاستیک، کاغذ یا فلز (که چندان معمول نیست) استفاده می کند که در داخل محفظه ساخت توسط یک غلتک تغذیه کشیده می شود. متریال های پلاستیک و کاغذ اغلب دارای روکش چسب هستند.
برای شکل دادن به شی، غلتک حرارتی از روی ورق متریال رد شده و با این کار باعث ذوب شدن چسب و پرس کردن آن روی پلتفرم می شود. سپس یک لیزر یا تیغی که توسط کامپیوتر کنترل می شود، متریال را به الگوهای دلخواه برش می دهد. همچنین لیزر هر گونه متریال اضافی را در یک الگوی مورب برش می دهد و این کار باعث می شود که جدا کردن جسم پس از پایان پرینت راحت تر صورت بگیرد.
روند کار پرینتر سه بعدی LOM:
بنابراین در تکنیک Laminated Object Manufacturing ، کاغذ از رول تغذیه (A) باز شده و به وسیله یک غلتک حرارتی (B) به لایه قبلی اضافه میشود. غلتک حرارتی، روکش پلاستیکی که در سمت پایینی کاغذ قرار دارد را ذوب می کند و از این طریق قابلیت چسبندگی را ایجاد میکند. فرم و شکل دادن از طریق یک سیستم نوری در بخش بالایی (C) و در محور های X و Y انجام می شود. این فرآیند گاهی سبب ایجاد مقدار قابل توجهی دود و کمی آتش می شود (در مدلهای بزرگ صنعتی)! به همین دلیل یک دودکش یا یک سیستم تصفیه ذغالی (E) لازم است و نیز محفظه ساخت باید مهر و موم باشد. پس از این که برش هندسی یک لایه کامل شد، کاغذ اضافی نیز بریده می شود. کاغذ اضافی دور یک رول جمع کننده میپیچد (D).
پس از این که یک لایه ساخته شد، بستر چاپ حدود یک و نیم میلیمتر، که ضخامت معمول یک لایه است، پایین می آید. سپس متریال جدید در داخل محفظه ساخت حرکت کرده و دوباره از زیر غلتک حرارتی رد شده و لایه جدید بر روی لایه قبلی ساخته می شود. این فرآیند تا زمانی که جسم کاملا ساخته شود تکرار می شود.
چاپگرهای رنگی LOM خانگی
در محصولات دسکتاپ مثل مدل Arke، یک رول کاغذ از طریق دستگاه به سر جوهر افشان رنگی کشیده میشود که میتواند تصویر لایه ها را روی کاغذ چاپ کند. در مرحله بعدی یک چرخ برش شکل مورد نظر را تشریح و هرگونه برش اضافی را تثبیت مینماید. پس از اتمام این لایه ، بستر به لایه‌های زیر فشار داده میشود و یک چسب چسب برای آماده‌سازی لایه بعدی اعمال میگردد. این روش برش و چسباندن همچنین امکان اضافه کردن مواد اضافی را بعنوان ماده پشتیبانی که پس از اتمام چاپ به راحتی قابل حذف است، قراهم مینماید. به دلیل خصوصیات ویرایش کاغذی، چاپهای پرینتر MCOR می توانند تا حدی پولیش شوند تا قدرت یا انعطاف‌پذیری قسمت نهایی را افزایش دهند.
هنگامی که پرینت به پایان رسید، جسم از روی بستر چاپ برداشته شده و متریال اضافی نیز حذف میگردد. اجسام پرینت شده با کاغذ دارای خواصی همانند چوب هستند و می توان آنها را سمباده زد و پرداخت نهایی را انجام داد. روی اجسام کاغذی معمولا رنگ یا لاک میزنند تا از رطوبت در امان بمانند.
نسبت به نوع ورق رزین مصرفی، فرآیند LOM دارای یکی از بالاترین درجه حرارتهای عملیاتی است. از طرف دیگر، استحکام جسم پرینت شده تا حد زیادی به رزین و پرداخت نهایی وابسته است. همچنین، استفاده از ورق رزین تنها به اجسامی که با متریال کاغذ و پلاستیک پرینت میشوند محدود است. ورقه های فلزی یا جوش داده می شوند (به وسیله لحیم حرارتی یا جوش اولتراسونیک) و یا به هم چفت می شوند تا قطعه را بسازند. در کل استفاده از فلز در فرآیند LOM بسیار نادر است.

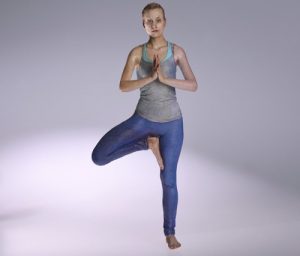

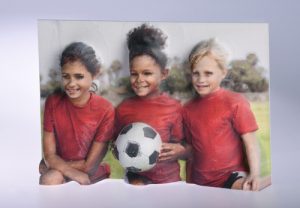

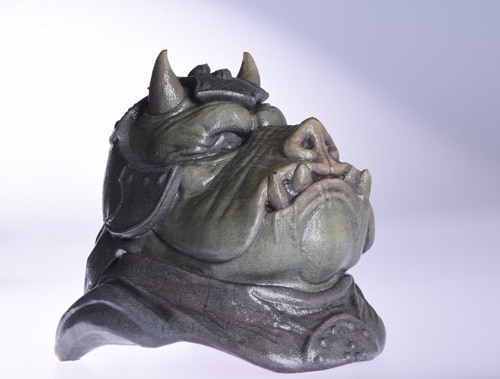

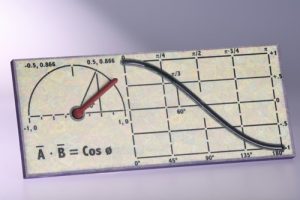

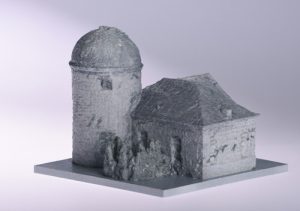

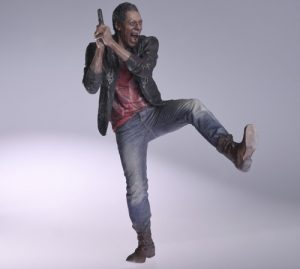

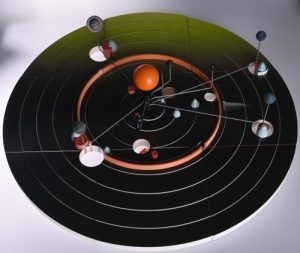

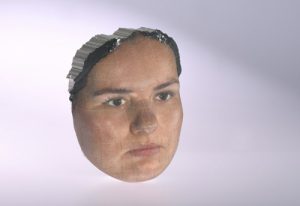

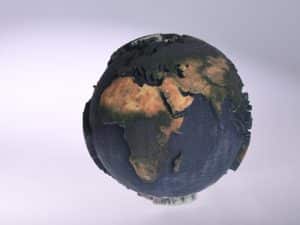

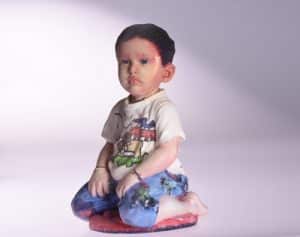

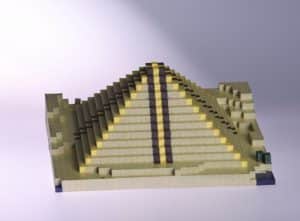

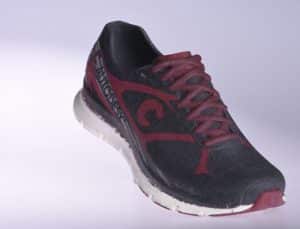

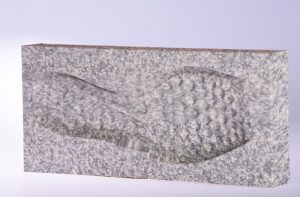

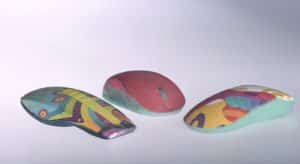

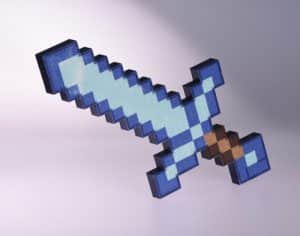

چه چیزهایی می توان با چاپگر LOM تولید کرد:
با این که دقت ساخت LOM به اندازه باقی روشهای پرینت سه بعدی مانند Stereolithography :SLA و Selective Laser Sintering: SLS بالا نیست، این روش مزایای مخصوص خود را دارد.
از آنجایی که در فرآیند LOM هیچ واکنش شیمیایی صورت نمیگیرد، نیازی به محفظه بسته نیست و بنابراین می توان مدل های بزرگتری تولید کرد، هرچند در این صورت باید شرایط محیطی خاصی وجود داشته باشد. همچنین متریال مورد استفاده در LOM نسبتا ارزان، مقاوم و در دسترس هستند و کار با آنها راحت است.
مطلب مرتبط: تکنولوژی پرینتر سه بعدی SLM
با این وجود، فرآیند LOM برای ساخت اجسامی با هندسه بسیار پیچیده مناسب نیست و همچنین نمیتواند اشیاء توخالی تولید کند (البته دقت چاپ در موارد معمول راضی کننده است). به دلیل اینکه فرآیند دقت ساخت خیلی بالایی نیز ندارد، نمیتوان از آن برای تولید نمونه های کاربردی استفاده کرد.
به همین دلیل، از LOM در درجه اول برای ساخت مدل ها در مقیاس متفاوت و نمونه سازی مفهومی نه چندان پیچیده استفاده می شود تا از این طریق شکل و طراحی مدل آزمایش شود. همچنین می تواند برای ساخت الگوهایی، برای استفاده در تولیدات سنتی مانند ریخته گری شن و ماسه و ریخته گری فلز استفاده شود.
شرکتهایی که سابقا پرینتر سه بعدی LOM تولید می کردند!
- Helisys Inc
اولین توسعه‌دهنده سیستم نمونه‌سازی سریع LOM، شرکت Helisys Inc بود که در سال 2000 تعطیل شد. شرکت Cubic Technologies مسئول فروش و خدمات و پشتیبانی از محصولات آنها شد. دیگر شرکت هایی هم که به صورت اختصاصی از فرآیند LOM استفاده می کردند مانند شرکت Solido 3D و شرکت ژاپنی Kira در سال های اخیر تعطیل شدند یا تغییر تکنیک دادند.
- Mcor
محصولات یک سازنده تا اواخر 2018 وجود داشت که تلاش کرد LOM را به جریان اصلی بازگشت دهد و برند ایرلندی Mcor Technologies LTD نام داشت. این شرکت پرینترهایی با قیمت میانگین 6000 دلار را به فروش میرساند که از فرآیند LOM استفاده کرده و با کاغذهای استاندارد A4 یا رولهای مرسوم کاغذی کار میکنند. این دستگاهها توسط معماران، هنرمندان، توسعه دهندگان و حتی پزشکان برای تولید مدلهای ارزان قیمت استفاده شد.
شرکت Mcor Technologies خدمات پرینت سه بعدی LOM آنلاین را ارائه کرد. این کمپانی با شرکت فروش تجهیزات دفتر کار، بنام Staples همکاری و قصد داشت خدمات پرینت را با قیمتی مناسب برای مصرف کنندگان فراهم آورد. مشتریان طراحی خود را آپلود و یا از بین طراحیهای از پیش آماده مانند جواهرات و قابهای گوشی سبک یکی را انتخاب میکردند. تمام اشیاء بوسیله پرینتر تمام رنگی Mcor و رول کاغذ بصورت تک رنگ یا کاملا رنگی پرینت میشد.
بعید است مانند گذشته هنوز هم شرکتهای خدمات‌دهنده‌ای وجود داشته باشند که در کنار روشهای نوین‌تر پرینت سه بعدی، خدمات LOM نیز ارائه بدهند.
مثلا محصول Arke برند MCor دارای WiFi و پورت اترنت شبکه بود و برنامه‌های iOS و Android را برای نظارت چاپ پشتیبانی میکرد. رابط صفحه لمسی داخلی و یک نوار وضعیت مفید LED، بررسی پیشرفت از دور را آسان میکرد. Arke مساحت ساخت 240 میلیمتر در 205 میلیمتر در 125 میلیمتر و وضوح 0.1 میلیمتر در X ، Y و Z فراهم میکرد.
- Solido (Cubic Technologies)
چاپگر جذاب Solido 3D از نوعی فناوری لمینیت ورقهای نازک پلاستیکی برای انجام چاپ سه بعدی استفاده می کرد. شبیه به فناوری لمینیت کاغذ MCOR البته با ورق پلاستیکی.
مشکل SD300 Solido این بود که این برگه‌ها برخلاف مواد MCOR، که در هر کجا در دسترس بود، فقط از طریق خودش فروخته میشدند و همچنین کاربران Solido موظف بودند برای بازیافت، ضایعات آنرا به سازنده ارسال کنند! بیشتر کاربران بیش از حد تنبل بودند که تن به چنین زحمتی بدهند، پس بسیاری از آنان شروع به استفاده از دستگاههای فناوریهای راحت‌تر دیگر کردند و در نتیجه Solido در سال 2011 تعطیل شد. برای مدتی SolidModel USA دارای سهام و لوازم جانبی دستگاه SD300 بود تا مشتریان بتوانند کیتهای متریال، چسب و تیغه را خریداری کنند. ولی SD300 به قیمت سنگین 9،995 دلار رسیده بود که همان سالها هم واقعاً منطق نداشت (حتی امروزه هم با این قیمت میتوانید برخی از مدرن‌ترین چاپگرهای سه بعدی دسکتاپ را خریداری کنید).
شرکت Cubic Technologies یک پرینتر رومیزی LOM با نام SD300 3D Printer در بازار عرضه کرد. دستگاه اجسام را با متریال ورق پلاستیکی تولید میکرد. اما قیمت حدود 15,000 دلاری آن در مقایسه با دستگاههای FDM با کارایی برابر مانند MakerBot Replicator یا 3D System’s Cube که آن زمان قیمتی بین 1,300 تا 2,200 دلار داشتند، واقعا گران بود.
پرینتر سه بعدی LOM در خانه:
امروزه، اکثر پرینترهای سه بعدی رومیزی از فرآیندی به نام Fused Deposition Modeling: FDM استفاده می کنند که در آن به پلاستیک تا نقطه ذوب آن حرارت داده می شود و سپس لایه به لایه اکسترود می شود تا جسم سه بعدی را بسازد. با این حال، هستند پرینترهای سه بعدی رومیزی که از روش LOM بهره می برند.
شرکت Mcor یک فرآیند جدید در لمینیت را پیشنهاد داد که با نام Selective Deposition Lamination: SDL شناخته میشود. یک تکنولوژی بر پایه متریال کاغذ است که رنگ نیز به آن افزوده شده است. در این فرآیند، ورقه‌های کاغذ A4 و یا کاغذ استاندارد نامه، به وسیله یک تیغه کاربید تنگستن برش داده میشود و سپس بصورت انتخابی توسط یک نوع چسب قطره ای روی هم قرار می گیرند. مناطقی که قطعه نهایی را می سازند دارای چسبندگی بیشتر است، در حالی که بخش ساپورت چسب کمتری دریافت میکند. بعلاوه، افزوده شدن رنگ به این تکنولوژی اجازه میدهد که با تکنولوژیهای Binder Jetting در تولید اشیاء رنگارنگ رقابت کند، هرچند که کیفیت چاپ آنها یکسان نیست.
مطلب مرتبط: بررسی چاپگر سه بعدی رنگی داوینچی
File Formats for Printing
- STL, OBJ, VRML, DAE, 3MF
Hardware Requirements
- 8GB memory and 100GB hard drive, 1GB graphics card
Network Connectivity
- Ethernet, USB, WiFi
Operating Systems
64bit Windows 7, Windows 8, Windows 10 and OS X Yosemite
Regulatory Compliance
CE, UL
System Software
- Mcor Orange
Office Compatibility
- Yes
Resolution
- X, Y and Z axis: 0.1 mm (0.0039 in)
- Colour
Photorealistic HD Colour
4800 x 2400 DPI in X, Y and 254 in Z (up to 508 in Z with 50GSM paper)
- Build Size
- 184 mm x 168 mm x 125 mm (7.3 in x 6.6 in x 4.9 in) Adaptive build volume
Build Material
- Paper
Recyclable Parts/Material
- Yes
Equipment Dimensions
- 880 mm wide x 593 mm high x 633 mm deep (34.6 in wide x 23.3 in high x 24.9 in deep)
Power Requirements
- 350W, 240v 50Hz or 120v 60Hz
مرور دوباره فرآیند ساخت LOM:
بصورت خلاصه، کارکرد اصلی این سیستم بر پایه مکانیسمی است که یک ورق را بر روی پلتفرم حرکت میدهد و یک غلتک حرارتی به ورق فشار وارد می کند تا به لایه زیرین بچسبد و یک لیزر هر لایه ورق را برش می دهد. یعنی قسمت های مختلف پرینت با انباشته شدن، چسبیدن و بریدن لایه هایی از متریال که روکش چسبناک دارند به وجود می آید. لیزر طرح هر بخش را روی هر لایه برش می دهد.
بعد از این که هر برش تمام شد، بستر چاپ به اندازه ضخامت یک لایه پایین می رود و ورقه بعدی روی لایه های دپوزیت شده قرار می گیرد تا غلتک حرارتی فشار را برای ساخت یک لایه جدید وارد کند. این فرآیند تا پایان پرینت تکرار می شود. بعد از برش هر لایه، متریال اضافی که باقی می مانند، نقش ساپورت را در طول پرینت بازی می کنند.
:LOM 3D Printer properties
«کمیتهای فوق به صورت کلی میباشد و ممکن است یک کمپانی محصولی بهینه تر تولید کرده باشد».
- نام اختصاری: LOM = لمینیت یا تولید افزایشی ورقه ورقه = Laminated Object Manufacturing
- نوع متریال: جامد (متورق)
- متریال قابل استفاده: ترموپلاستیکها مانند PVC؛ کاغذ، کامپوزیتها، فلزات آهنی (به ندرت)، سرامیک (به ندرت)
- حداکثر اندازه قطعه: 81x55x50 سانتیمتر
- حداقل اندازه: 0.2 میلیمتر
- حداقل ضخامت لایه: 0.05 میلیمتر
- تلورنس: 0.1 میلیمتر
- فرمت فایل سه بعدی: STL برای ساخت مدل تک رنگ و OBJ برای مدلسازی رنگی
- سطح نهایی: سخت و مستحکم با قابلیت سمباده کاری
- دوام کم در متریال کاغذی
- دقت چاپ نه چندان بالا
- قیمت خرید بالای دستگاه ولی متریال ارزان در نوع ورق کاغذ
- سرعت پرینت: سریع
- کاربرد: آزمایش شکل و اندازه، قطعات با جزئیات کم، تولید سریع الگو
***
خب، چیزهایی که لازم بود درباره LOM بدانید را برایتان توضیح دادیم. خوشحال میشویم اگر مطلب تکمیلی مثل شرکتهای فعال در این حوزه را در بخش نظردهی پایین صفحه به ما معرفی کنید.
